交流直驱LED驱动芯片的工作原理基于将交流电源直接转换为恒流源驱动LED发光的技术。其核心功能是将市电（100-220V AC）转换为稳定的电流，确保LED在安全电流下工作，同时提升系统效率至90%以上。
交流直驱技术通过内置的PWM控制模块实现电流调节。芯片内部集成反馈电阻和检测电路，实时监测LED的电压与电流变化，并根据反馈信号动态调整占空比，从而维持输出电流恒定。与传统DC驱动方案相比，该技术省略了变压器和整流模块，直接将交流电转换为恒流驱动LED。
技术优势：
高效率：系统效率可达90%以上，相比传统DC驱动方案减少15%-30%的电力损耗。
简化设计：无需变压器和直流转换模块，适用于空间有限的灯具设计。
稳定性：通过温度补偿和过流保护，避免因电压波动导致亮度不均或芯片损坏。
工采网代理的LED驱动芯片 - WD35-S28A是一款具有内部2通道和外部2通道的交流直接LED驱动IC。它能够通过整流后的交流电压驱动多个串联的LED。由于需要的外部元件较少，这将大大方便设计。
WD35-S28A具有更高的LED电流驱动能力，且电流可通过外部电阻调节。WD35-S28A将帮助工程师在LED照明领域生产出高效能、设计高效、成本效益高的优质产品。
WD35-S28A是一款（2+2）Ch LED照明驱动器IC，通过内部两个通道的高压FET和外部两个通道的外部高压MOSFET驱动器来控制LED照明系统的亮度。恒定的LED电流调节值可以通过四个外部电阻器来控制。

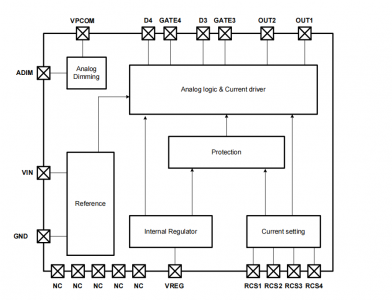

结构图：
WD35-S28A的结温不应超过较大限制，当硅温高于160°C时，LED熄灭，当硅温低于温度迟滞时，WD35-S28A重新启动工作。
模拟调光功能WD35-S28A支持模拟调光。为正确使用该功能，需将电阻网络连接至外部模拟调光信号ADIM和GND之间。具体应用电路请参考典型示例。当ADIM值低于0.436V时，所有LED均会熄灭，且系统具有40mV的滞后特性。
WD35-S28A芯片能根据交流输入电压自动调节LED电流，确保总功耗恒定。VPCOM引脚用于检测交流输入电压。

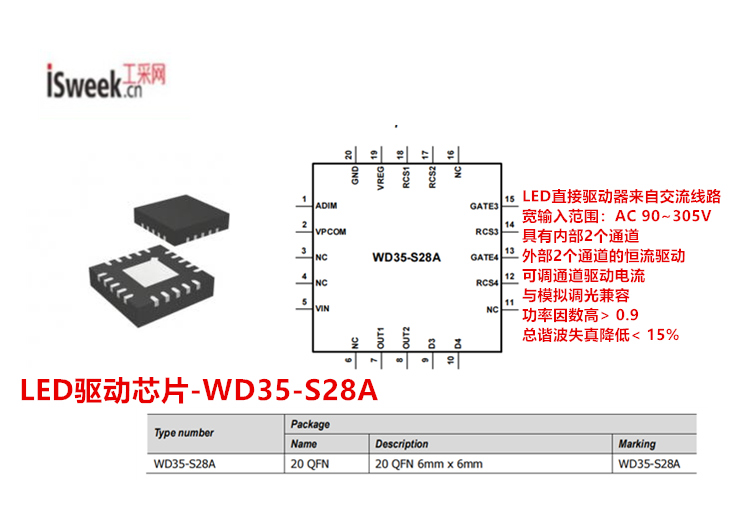

LED驱动芯片 - WD35-S28A的特性：
LED直接驱动器来自交流线路
宽输入范围：AC 90~305V
具有内部2个通道和外部2个通道的恒流驱动
可调通道驱动电流
与模拟调光兼容
功率因数高> 0.9
总谐波失真降低< 15%
过温保护
EMI安全运行
热增强型QFN 20针
韩国Wellang在LED驱动器领域深耕多年，是该领域的佼佼者，想了解更多LED驱动芯片技术应用，请登录工采网进行咨询。
