恒流LED控制器通过闭环反馈机制维持LED电流恒定，核心原理是动态调节输出以抵消电压波动或温度变化对电流的影响。
核心控制机制：控制器持续监测LED电流，通过采样电阻将实际电流值与预设目标值比较。若检测到偏差，控制电路会调整开关器件的导通时间（PWM调制），从而修正输出电流。
电路构成：
电源转换模块：将输入电压（如市电或直流）转换为稳定直流电压。
恒流调节模块：包含误差放大器、反馈网络和开关控制单元，负责电流闭环调节。
保护模块：集成过流保护、过温保护和浪涌抑制功能，防止LED损坏。
工采网代理的SS8100是一款高效率、恒电流、降压型半桥DC/DC转换器驱动芯片，其较大电流输出能力超过15A，PWM调光分辨率超过50000:1。SS8100有同步模式和异步模式两种工作模式可供选择，客户可以根据自己的需求来灵活设计。SS8100具有良好的线性度和稳定的恒流特性，可以精确调光并在恶劣供电条件下稳定工作。
SS8100采用迟滞式恒定关断时间的工作模式，无需添加外部补偿设计，使用方便。其输出电流能力既可以通过不同阻值的外接电阻（Rcs）调整，也可以通过调节模拟调光控制引脚IADJ上的电压来实现。电流能力可达15A以上。通过DIM管脚输入PWM信号来灵活实现对LED的调光控制。
针对低灰度调光特性进行系统运算优化，实现低灰调光无抖动及闪烁问题，使LED有更好的线性度调光特性。PWM及线性调光双重控制并存，可执行独立调光电流控制。
SS8100提供一系列保护功能，包括欠压锁定保护（UVLO）、过热保护（OTP）、LED开路与短路保护，输出欠压保护功能等。SS8100使用具有散热片的封装，因此系统可以在大电流通过时稳定工作。

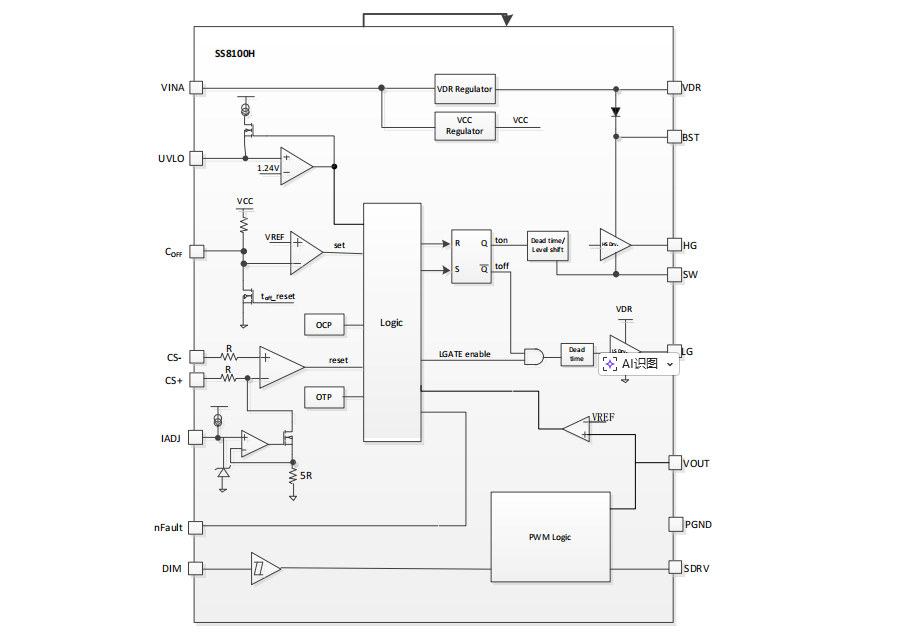

架构图：

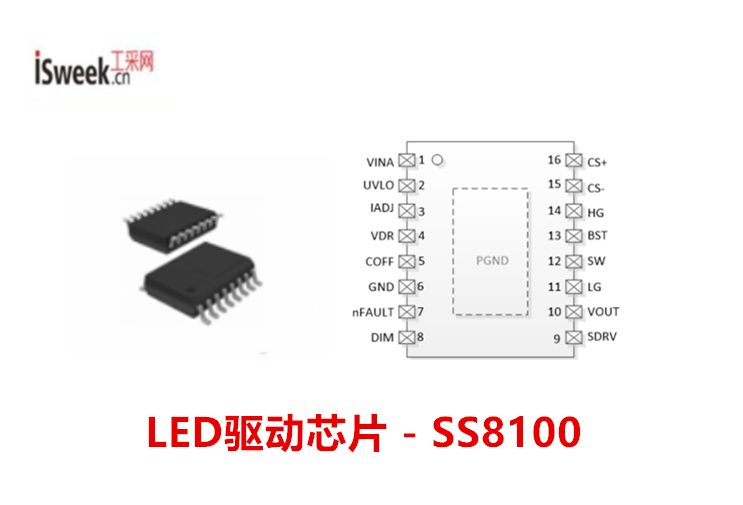

LED驱动芯片 - SS8100的特点：
宽电压 ：8-65V输入电压
同步降压整流 ：实现15A以内的恒流输出（理论可达25A 电流输出）
调光特性 ：PWM 、模拟双输入调光控制方式
调光分辨率 ：50K：1以上
调光线性度 ：有效解决目前主流IC在低灰度线性度的问题，特有的工作方式使趋近于线性恒流特征
恒流特性 ：控制在5%以内误差
优化 ：简化外围线路设计，减少生产的误操率
优点 ：共阴极输出，COT恒流控制方式
应用 ：专业灯光应用市场
两种拓扑选择 ：大电流设计应用同步整流架构，低成本小电流可以应用异步拓扑结构
开关频率 ：可通过设置Coff脚（PIN5）的RC设定
设置错误侦测脚 ：nFault脚检测输出端的在线状态
模拟调光 ：IADJ 可以实现高精度模拟调光，对LED实现更细腻及线性度调整
PWM调光 ：DIM脚实现PWM开关调整，优化的运算可以实现高分辨率调光
欠压保护 ：UVLO脚可以实现输入电压阀值设定
调光控制方式:
PWM调光控制:
-信号提供至DIM 脚，对并联MOS及logic 控制进行调制，实现高速切换控制
IADJ调光控制
-通过外部DAC或电压变量进行改变IADJ的电压值，实现对输出电流控制
-IADJ 电压值0.2~1.2V
SDRV并联调光控制方式（M3）
深圳率能半导体在LED驱动领域深耕多年，技术以及产品方面已经很完善，如果想了解更多LED驱动的技术资料，请登录工采网官网进行咨询。
