高压浮动电流驱动芯片主要用于驱动半桥或全桥电路中的高压侧（上管）开关器件（如MOSFET或IGBT）。其核心工作原理是通过自举悬浮供电技术，为高压侧驱动电路提供浮动的、稳定的电源，从而实现对高压侧器件的可靠驱动。
在半桥拓扑中，高压侧开关管的源极电位随开关状态在输入电压和地之间变化，因此其栅极驱动电压需要相对于源极浮动。芯片通过以下步骤实现悬浮驱动：
自举电容充电：当低压侧（下管）导通时，高压侧（上管）关断。此时，自举二极管（VD1）导通，外部电源（VCC）通过自举二极管和电阻对自举电容（C1）充电，使电容电压达到VCC（例如15V）。充电完成后，自举电容储存了能量，为驱动高压侧器件做准备。
高压侧驱动：当需要驱动高压侧导通时，低压侧关断。此时，自举二极管截止，自举电容的电压被“抬升”到与高压侧源极电位相同的电平，从而提供一个稳定的栅极驱动电压（相对于源极）。例如，若VCC=15V，自举电容电压约为15V，则高压侧栅极驱动电压可达输入电压+15V，确保器件充分导通。
电荷维持与动态调整：在高压侧导通期间，自举电容会因栅极电荷需求和漏电流而放电。芯片通过控制低压侧的开关时序，确保在下一个周期开始前，自举电容能重新充电至足够电压，以维持高压侧驱动的稳定性
工采电子代理的WD10-3111是韩国Wellang推出的一款用于调节流过LED灯串电流的高压浮动电流驱动芯片，用于调节流过LED串的电流。采用SOT-89-3L封装；支持串联、并联或混合型等多种LED驱动拓扑结构，可作为电压控制电流源和电流调节器，PCB布局也非常灵活，可以满足各种形状要求;无论是家用球泡灯、商业筒灯，还是工业级线性照明，都能提供稳定、高效的驱动支持。
WD10-3111LED驱动芯片具有强大的驱动能力，可支持150mA的输出电流，能满足大多数中小功率AC LED照明应用的需求，极简的外部电路：方案无需电解电容和电感等体积大、寿命短的元器件，这不仅降低了系统成本和PCB占用面积，更极大地提高了驱动器的可靠性和寿命。
当WD10-3111的温度上升到160℃时，就满足了过温保护条件。一旦温度超过160℃水平，只要温度持续超过70℃，WD10-3111将使LED电流比正常电流水平降低约50%，其中70℃是温度滞后水平。如果温度下降到低于滞后水平，LED电流恢复到正常水平。

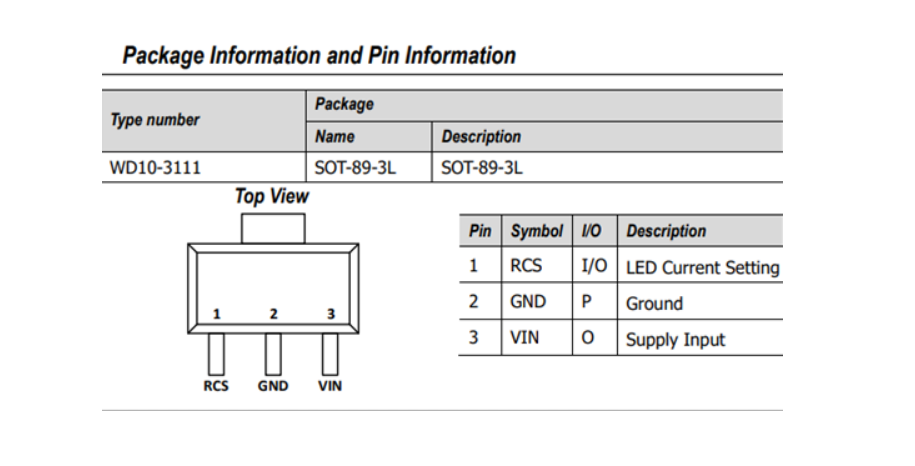

封装结构和管脚：

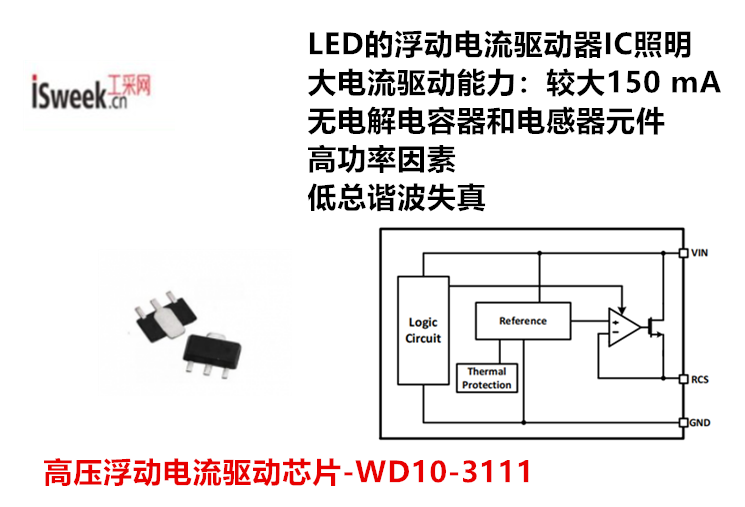

LED驱动芯片 - WD10-3111的特性：
LED的浮动电流驱动器IC照明
大电流驱动能力：较大150 mA
无电解电容器和电感器元件
高功率因素
低总谐波失真
兼容TRIAC调光
柔性PCB布局
与三角形调光兼容
灵活的PCB布局
热防护，热养护
LED驱动IC - WD10-3111的应用：
家居照明：球泡灯、吸顶灯，提供柔和无频闪的光源。
商业照明：筒灯、平板灯，支持高效散热和长寿命设计。
工业照明：线性灯管，适应复杂电压环境，稳定性优异。
WD10-3111广泛应用于家用、商业及工业照明领域；可替代传统白炽灯和荧光灯，提供节能、环保的LED解决方案；其高可靠性和长寿命特性适用于筒灯、线性灯管等复杂环境；联系工采网客服可获取产品资料、技术应用支持等等。
