电机输出电流可以由外部脉宽调制器（PWM）或内部PWM电流控制器控制。电流调节（内部PWM电流控制）是一个固定的关断时间PWM缓慢衰减。SS8833E包括一个低功耗休眠模式，该模式允许系统在不驱动电机时节省电源。它还提供故障保护，包括：欠压锁定（UVLO）和超温保护（OTP）。

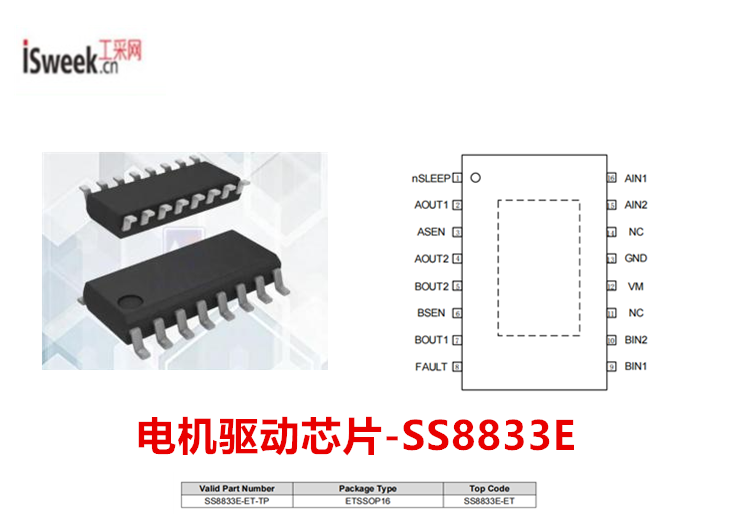

内部安全功能包括使用外部限流电阻实现输出电流限制、欠压锁定、过电流保护（OCP）和过热保护关机。过温输出报警，可用于指示热关机。SS8833E封装在管脚的5.0mm×6.4mm eTSSOP中，背面有一个裸露的散热垫。
工采网代理的电机驱动芯片 - SS8833E是一种双桥电机驱动器，具有两个H桥驱动器，可以驱动两个直流有刷电机、一个双极步进电机、电磁阀或其他电感负载。它的工作电压为2.7V至16V，每个通道的负载电流可达1.0A。每个H桥的输出驱动器块由P+N沟道功率MOSFET组成，配置为H桥以驱动电机绕组。每个H桥包括调节或限制绕组电流的电路。可Pin to Pin替代MPS6507和DRV8833。
内部恒定关闭时间PWM电流控制电路将按照以下方式调节电机电流：当H桥被启用时，电流通过绕组的速率取决于绕组的直流电压和电感。电机绕组中的电流增加，由外部检测电阻（RSENSE）感应。
由于钳位二极管反向恢复电流以及电机绕组的寄生电容的存在，开关瞬态RSENSE会有尖峰电流出现。因此，芯片会有一个固定的消隐时间TBLANK（1.8μs），在此期间，忽略RSENSE上的压降，高侧MOSFET始终导通。
将nSLEEP设置为低功耗将使设备进入低功耗睡眠状态。在此状态下，H桥被禁用，所有内部逻辑复位，所有内部时钟停止。所有输入都将被忽略，直到nSLEEP再次被设置为高电平。当从睡眠模式返回时，需要经过一段时间（高达140 us）电机驱动器才能完全运行。

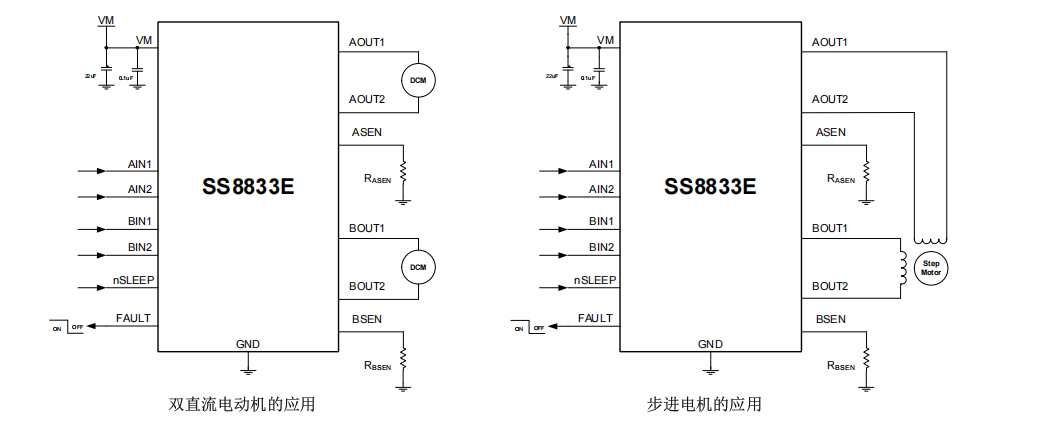

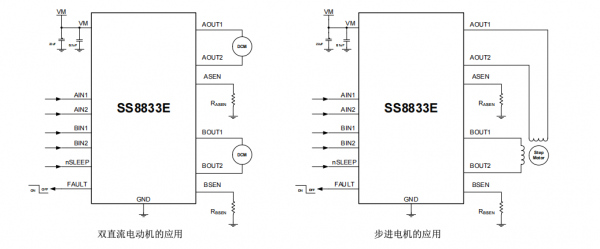

应用电路：
马达驱动芯片 - SS8833E的特性：
宽电源电压范围：2.7V至16V
两个内部全桥驱动器
低静态电流：1.1mA
低睡眠电流: 1μA
热关机和欠压锁定保护
过电流保护（OCP）
过温输出报警
低MOSFET导通电阻（HS:650mΩ；LS:350 mΩ）
H桥驱动芯片 - SS8833E的应用领域：
工业自动化与机器人：
-机械臂关节驱动：双H桥结构可独立控制两个直流有刷电机，支持多自由度运动。
-物流分拣系统：驱动传送带电机，结合过流保护功能确保长时间高负荷运行安全。
消费电子与智能设备：
-投影仪自动对焦：通过低噪声微步驱动技术实现镜头快速定位，优化画面清晰度。
-POS打印机：精准控制进纸电机与打印头移动，提升打印速度与稳定性。
-安防摄像头：控制云台旋转与对焦模块，适应复杂环境下的长时间工作。
-电池驱动玩具：支持双直流电机同步驱动（如玩具车前进/转向）兼顾动力输出与能耗控制。
-医疗与便携设备：在医疗泵、检测仪等设备中，可满足空间受限和高性能需求。
工采网提供各类【步进电机-直流有刷电机-无刷电机】驱动芯片可完全PIN TO PIN兼容替代TI德州仪器-NXP-ST意法-ON安森美-MPS芯源-ROHM罗姆-英飞凌等众多品牌电机驱动芯片.欢迎联系“在线客服”获取相关商品、询价单，申请样品，期待您的光临。
