工采网代理的CT8224C是一款电容感应式触摸检测芯片；提供4个触摸输入端口及4个直接输出端口；并支持多点同时触摸同时输出；此款IC内建稳压电路，稳定的感应方式可以应用到各种不同电子类产品。面板介质可以是完全绝源的材料，取代传统的机械开关和普通按键，广泛应用在消费电子产品中。
CT8224C提供快速和低功耗两种模式可选择（由LPMB引脚选择）内部有稳压电路和低压重置电路；内建稳压电路给触摸感测器使用，稳定的感应方式可以应用到各种不同电子类产品，面板介质可以是完全绝源的材料。
如果因其它非正常因素造成有物体触摸到键并且电容量改变足够以被承认为有效触摸，会使其一直动作，为了防止此类现象的发生，所以8224C设计了有效键较长输出时间设定电路，可设置键的较长输出时间，当物体触摸时间超过所设定时间时，系统将会返回到上电初始化状态并停止输出直到下一次被触摸时。
CT8224C有提供快速和低功耗两种模式可选择，由LPMB引脚进行选择，当LPMB引脚连接到VDD时CT8224C工作在快速模式下，当LPMB引脚悬空或接VSS时，CT8224C工作在低功耗模式。
在快速模式下，其响应速度较快，但是耗电流会稍大.在低功耗模式下，功耗会较小，但是首次触摸时其响应速度会慢些，此后其响应速度将和快速模式一样，因此时系统已经自动转换到快速模式下进行工作。当所有键释放超过8Sec后，系统又将恢复到低功耗工作模式。

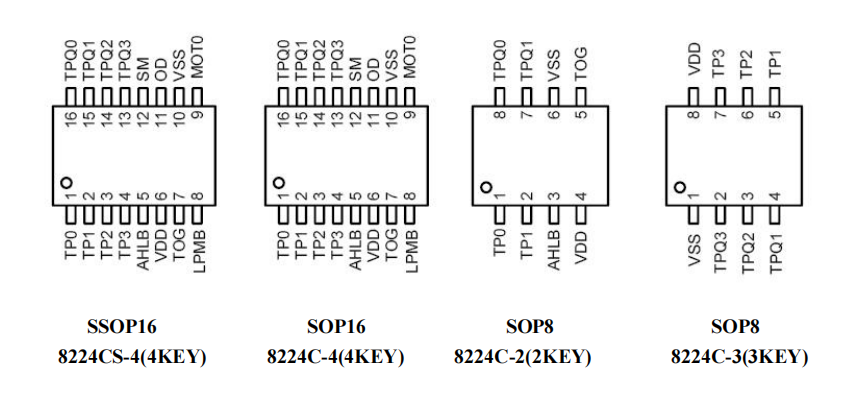

封装及引脚描述：

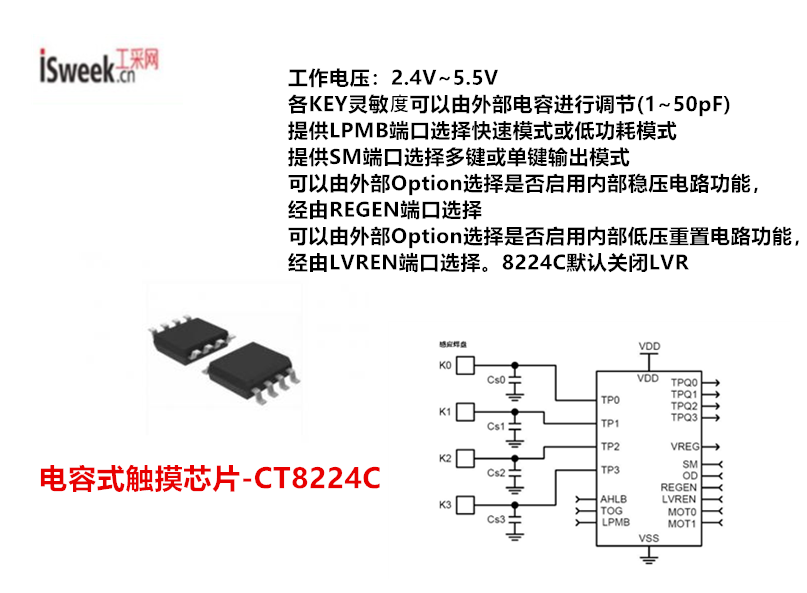

电容式触摸芯片 - CT8224C的特性：
工作电压：2.4V~5.5V
可以由外部Option选择是否启用内部稳压电路功能，经由REGEN端口选择
可以由外部Option选择是否启用内部低压重置电路功能，经由LVREN端口选择。8224C默认关闭LVR
工作电流
-@VDD=3V无负载时：低功耗模式下典型值4.5uA快速模式下典型值22uA
-@VDD=3V工作电压：在快速模式下KEY较快响应时间为60ms，低功耗模式下为160ms
各KEY灵敏度可以由外部电容进行调节(1~50pF)
提供LPMB端口选择快速模式或低功耗模式
提供直接输出模式，触发模式，开漏输出，CMOS高电平有效或低电平有效输出，经TOG/OD/AHLB 端口选择
提供SM端口选择多键或单键输出模式
提供MOT1，MOT0端口选择有效键较长输出时间：120秒/64秒/16秒/无穷大
上电后约有0.5秒的系统稳定时间，在此期间内不要触摸Touch PAD，且触摸功能无效
有自动校准功能，上电後8秒内系统重新校准周期約为1秒.若8秒内有按键被触摸或超过8秒无按键被触摸，系统重新校准周期由1秒切换为4秒
有效键输出选择 (由SM引脚选择)：
多键模式：TP0-TP3可同时输出被触摸到的二个或二个以上的键
单键模式：TP0-TP3只能有一个键输出，当某一个键被检测到并输出时，另外3个键触摸将无效
触摸芯片 - CT8224C的应用：
消费类电子产品
薄膜或按钮及普通开关的取代
智能家居
