高速数模转换芯片（High-Speed DAC）的核心功能是将高速数字信号实时转换为连续模拟信号，广泛应用于通信、雷达、视频、仪器仪表等领域。其工作原理在基础DAC基础上，针对速度、精度和带宽进行了优化。
高速数模转换芯片的工作流程：
一、数字输入接收：接收来自FPGA、DSP或处理器的高速串行（如LVDS、SPI）或并行数字数据。
二、权重映射与电流/电压生成：根据输入数字码的每一位权重，通过内部电路（如R-2R网络、电流舵、电容阵列等）生成对应的电流或电压分量。
三、模拟输出与滤波：将各分量叠加后，经输出缓冲器或低通滤波器平滑，还原为连续模拟信号。
工采网代理的MS2502是低功率、超高速视频数模转换器。MS2502以从DC至20MHz的采样速率将数字信号转换成模拟信号。由于高速工作，MS2502适合于数字电视、电脑视频处理及雷达信号处理等数字视频应用。MS2502工作于-20℃至85℃。

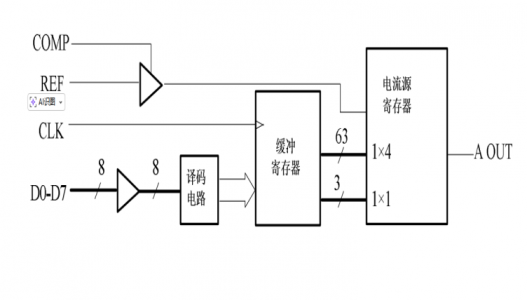

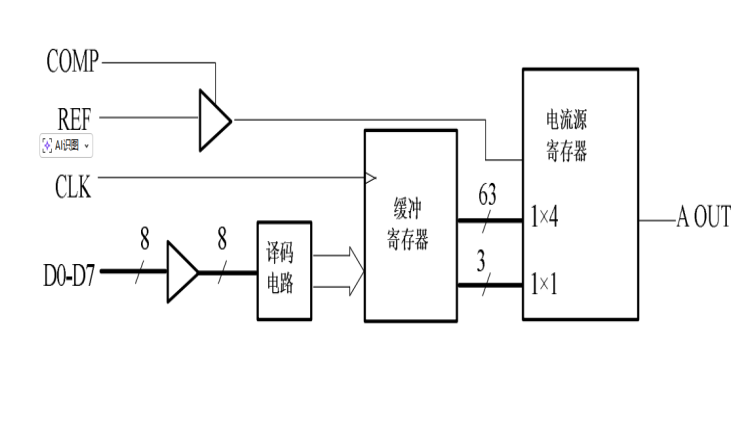

功能方框图：

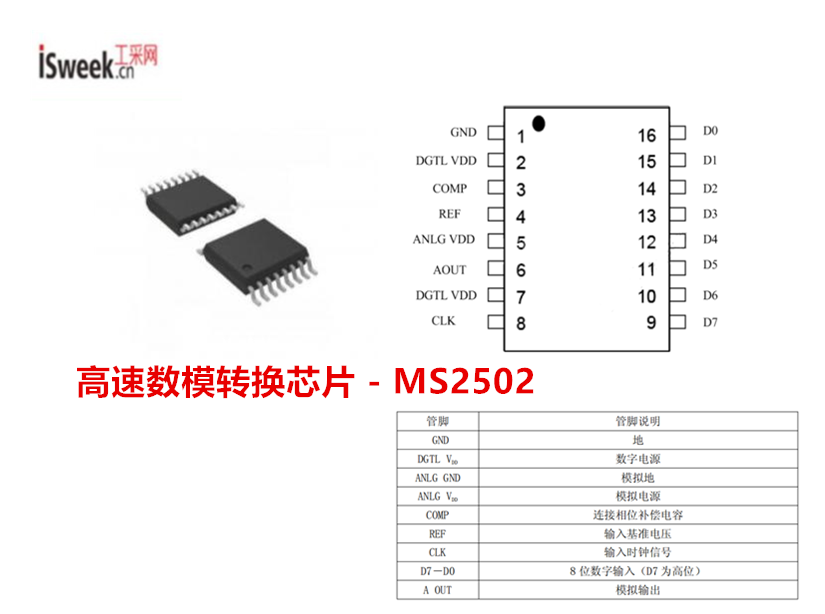

高速数模转换芯片 - MS2502的特性：
8位分辨率
±0.2%线性度
较大转换率：
-典型值：30MHz
-较小值：20MHz
模拟输出电压范围: VDD至VDD-1V
TTL数字输入电平
3.3V/5V单电源工作
低功耗:典型值80mW
在国产高速数模转换芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产高速数模转换芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
