立体声DAC（数字模拟转换器）芯片的核心工作原理是将左右两个声道的数字音频信号（如PCM）同步转换为连续的模拟电压/电流信号，通过过采样、噪声整形与重建滤波实现高保真音频还原。
工作原理：
双通道数字输入：接收如I²S、TDM等格式的立体声数字音频流（含左/右声道时分或并行数据），由LRCK（字时钟）区分声道。
数字处理：包括插值滤波（提升采样率以减轻后续镜像干扰）和多阶Δ-Σ调制（将高位PCM转为超高速1-bit脉冲流，配合噪声整形将量化噪声推至人耳不敏感的高频段）。
数模转换：Δ-Σ调制器驱动1-bit DAC（如电流舵或开关电容阵列），输出高速脉冲；经低通重建滤波器（模拟RC或有源滤波）平滑为连续模拟信号，抑制奈奎斯特频率以上的镜像噪声。
差分/单端输出：高性能芯片常采用差分电流输出，提升抗噪能力，再经外部无源网络转为电压信号；部分集成运放直接驱动耳机或线路输出。
同步与时钟：依赖BCLK（位时钟）和LRCK精准同步，MCLK（主时钟）通常为Fs×256/384×2，时钟抖动直接影响THD+N与声像定位。

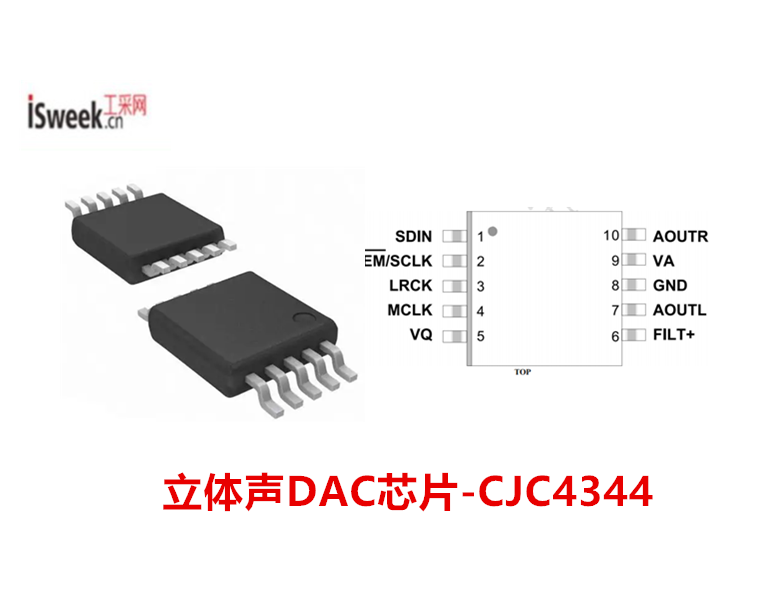

工采网代理的CJC4344是一款立体声数字-模拟转换转换器-DAC芯片，集成数字插值滤波、多比特D/A转换、multi bit数模转换器和输出模拟滤波等功能，采用10引脚MSOP封装，支持192kHz采样率和24位I²S音频数据输入，可实现接近CD品质的音频输出，可应用于游戏机、多媒体设备、DVD和数字电视等消费电子产品。
该芯片采用3.3 V单电源供电（3.0 V～3.6 V）工作温度范围-40℃～+85℃，内置自动时钟检测模式，可自动识别MCLK与LRCK之间的倍频关系（支持64x～1152x）无需额外配置同时，支持外部串行时钟模式，信噪比（SNR）96 dB，总谐波失真加噪声（THD+N）低至-92 dB，模拟输出为VCC/2共模电平，典型输出电压为2.8 Vpp（0 dBFS）可直接驱动线路电平负载，无论是高解析度音乐播放还是游戏音效，都能提供清晰、低失真的声音表现。
CJC4344基于一个带线性模拟低通滤波器的四阶multi-bitΔ-Σ调制器，而且本芯片可以通过检测信号频率和主时钟频率，在2KHz和200KHz之间自动调节采样率。DAC是一种将数字信号转换为模拟信号（以电流、电压或电荷的形式）的设备。电脑对声音这种信号不能直接处理，先把它转化成电脑能识别的数字信号，就要用到声卡中的DAC，它把声音信号转换成数字信号，要分两步进行，即采样和转换。

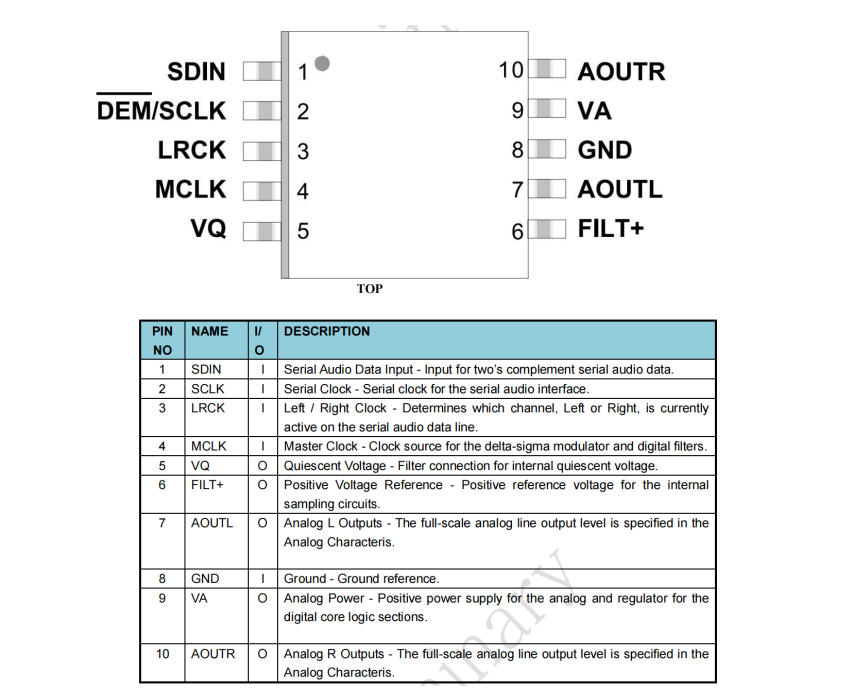

引脚配置：
音频芯片 - CJC4344的特点：
Muti-bitΔΣ调制器
24bit D/A转换器
自动检测大到192KHz的信号频率
105dB动态范围
-90dB总谐波失真+信噪比
低时钟抖动敏感度
3.3V或5V工作电压
线性滤波输出
片上数字去加重
应用领域：
掌上游戏与移动多媒体：为智能手机、平板电脑、便携游戏机提供清澈纯净的音质。
家用影音娱乐：可应用于DVD播放器、数字电视等设备，提升其音频输出品质。
CJC4344是一款性能优异、集成度高、易于使用的立体声音频DAC解决方案，适用于各种便携式多媒体应用，其紧凑的封装、高性能参数和多功能集便于用在音频设备，其详细的规格书和参考设计可联系工采网“在线客服”提供有力支持。
