将‌数字音频信号转换为模拟音频信号的音频编解码芯片-CJC8988

音频解码器的核心作用是将‌数字音频信号转换为模拟音频信号‌,以便通过耳机、扬声器等设备播放出可听的声音。其工作原理涉及两个关键阶段:‌数字音频解码(解压缩)‌和‌数模转换(DAC)‌。

‌工作原理

读取与解析‌:解码器读取数字音频文件或流媒体数据,解析文件头信息(如采样率、比特率、声道数等)。

解压缩(若适用)‌:

-对于有损格式(如MP3、AAC),进行‌反量化‌和‌熵解码‌,恢复近似原始采样值;

-对于无损格式(如FLAC、ALAC),进行‌无损还原‌,完全恢复原始PCM数据。

数模转换(DAC)‌:将处理后的‌PCM数字信号‌通过‌数模转换器‌转化为连续的模拟电信号。

输出驱动‌:模拟信号经放大电路驱动耳机或扬声器发声。

CJC8988

由工采网代理的CJC8988是一颗超低功耗的双路ADC和DAC的音频编码器芯片,有2个耳机放大器或立体声输入输出接口的AD/DA转换器。专门为低功耗、便携式设备设计开发的;具备静音功能和可编程音量调节。

芯片采用成熟的0.18μCMOS工艺,工作电压1.8V,成本低廉,整个音频芯片所有通路工作时的总功耗为9mW,录音和回放通路的信噪比大于96db,总谐波失真大于85dB。音频数据接口有I2S、24bit/20bit/16bit、 Left Right justified,DSP多种格式;包括,音量控制、静音、去加重、电源管理、3D增强等功能。

CJC8988在电源电压降至1.8V时工作,数字核心可以在电压降至1.5V时工作以节省电力,并且所有电源的zui大电压为3.3伏。芯片的不同部分也可以在软件控制下断电;提供了一个非常小和薄的4x4mmCOL包,理想的用于手持和便携式系统。

高质量音频编解码器芯片

  • 支持两路立体声输入,即可支持线性输入也可支持麦克风输入,单端输入或者差分输入可选,当采用差分输入可显著提高电源抑制比取得更好的录音效果。采用带有自动增益控制的可调增益放大器能保证恒定的录音音量。
  • 支持多路混音来应对复杂的应用环境,DAC回放和模拟混音功能保证了芯片的灵活应用。
  • 采用去pop声的设计和上电配置顺序,可使得POP声的影响基本忽略不计。
  • 不同的音频采样率,如96 kHz,48 kHz,1 kHz,直接从主时钟产生不需要外部PLL。
  • DAC采用3阶4bit DSM调制器,SC滤波器和重构滤波器来完成数模转换。
  • 采用动态校准;classAB两级运放并要仔细的选择偏置电流,以保证在尽量低的偏置电流下避免交越失真同时保证THD谐波失真。

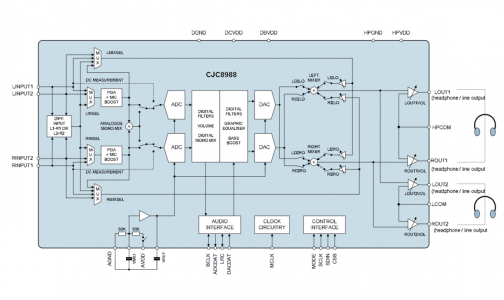

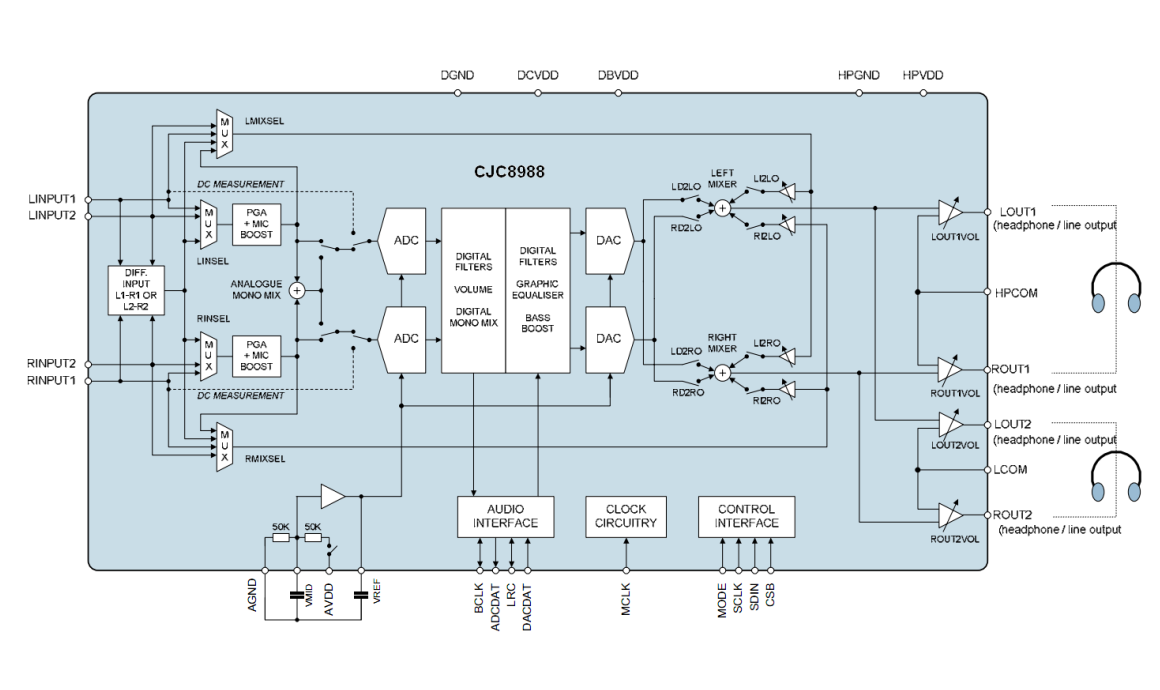

结构图:

CJC8988-2

Codec芯片 - CJC8988的特性:

DAC信噪比93 dB(“A”加权),T高清-87dB在48 kHz,1.8V
ADC信噪比91 dB(“A”加权),THD-81dB在48 kHz,1.8V
2个芯片上的耳机驱动程序
-THD-78dB,信噪比93 dB,16Ω负载Hz,1.8V
数字图形均衡器
低倍(显微镜)
-7.8mW立体声播放器(1.8V电源)
-16.8mW记录和回放(1.8V电源)
低电源电压
-模拟1.8V至3.3V
-数字机芯:1.5V到3.3V
-数字输入I/O:1.8V至3.3V
256fs/384fs或USB主时钟速率:12MHz,24MHz
音频采样率:8、11.025、16、22.05、24、32、44.1、48、88.2、96个kHz

从内部从主时钟产生88.2,96kHz主时钟

4x4mmCOL包装

典型应用场景:

高端多媒体播放器:低功耗高性能,支持长时间高音质播放

智能手机与平板:小封装尺寸,丰富信号处理功能提升通话和音乐体验

手持游戏设备:3D音效增强游戏沉浸感,低功耗延长游戏时间

录音笔与便携音频接口:高质量ADC与可调PGA,适应不同录音环境

CJC8988适用于各种低功耗、便携式设备,并提供丰富的音频处理功能和接口;了解产品更多相关内容,请登录工采网官网联系“在线客服”获取PDF规格书、询价单,申请样品。
