LED照明中使用的浮电流驱动IC（Floating Current Driver IC）是一种专门用于驱动高压侧开关器件（如MOSFET或IGBT）的集成电路，其核心特点是为高压侧驱动电路提供浮动电源，以适应开关器件源极电位随开关状态快速变化的工况。
浮电流驱动IC主要应用于半桥或全桥拓扑结构中的高压侧驱动。有以下三点关键机制：
一、自举悬浮供电技术：
利用一个“自举电容”和二极管，在低压侧开关导通时对自举电容充电；当高压侧开关需要导通时，该电容提供相对于高压侧源极的浮动电压，从而可靠驱动高压侧MOSFET的栅极。
二、浮动参考电平：
高压侧开关管的源极电位在输入电压与地之间周期性波动，因此栅极驱动电压必须“跟随”源极电位变化，即采用浮动电源而非固定地参考电源。
三、电流控制与反馈：
部分浮电流驱动IC还集成恒流控制功能，通过采样电阻检测LED电流，并利用误差放大器和PWM/PFM调节机制，维持输出电流恒定，即使输入电压或LED正向压降发生波动。
工采电子代理的LED驱动芯片 - WD10-3111是一款高压浮动电流驱动器IC，用于调节流过LED串的电流。WD10-3111可以配置各种LED驱动拓扑，如系列、并行或混合类型。WD10-3111可作为压控电流源和电流调节器工作。PCB的布局也非常灵活，以满足各种形状的要求。特别适用于替代白炽灯和线性型荧光灯。
WD10-3111是一款专为LED照明设计的高压浮动恒流驱动IC，支持150mA输出电流，能灵活配置为串联、并联或混联拓扑结构，可作为电压控制型电流源或电流调节器使用，适应多种LED负载需求；无需电解电容和电感的驱动架构，不仅降低BOM成本和PCB设计，也能避免电感带来的电磁干扰问题，同时消除了电解电容寿命短的系统瓶颈，有助于提升LED灯具的整体使用寿命。
具备高功率因数与低总谐波失真（THD）特性，支持TRIAC调光功能，可实现平滑、无闪烁的亮度调节，此外内置过热保护功能，温度超过160°C时自动将电流降低约50%，并在温度回落至70°C以下后恢复常态，有效保障系统安全运行；其封装为SOT-89-3L，PCB布局灵活，能够适应多种机械结构要求，特别适合替代白炽灯及线性荧光灯管的改造类照明产品。

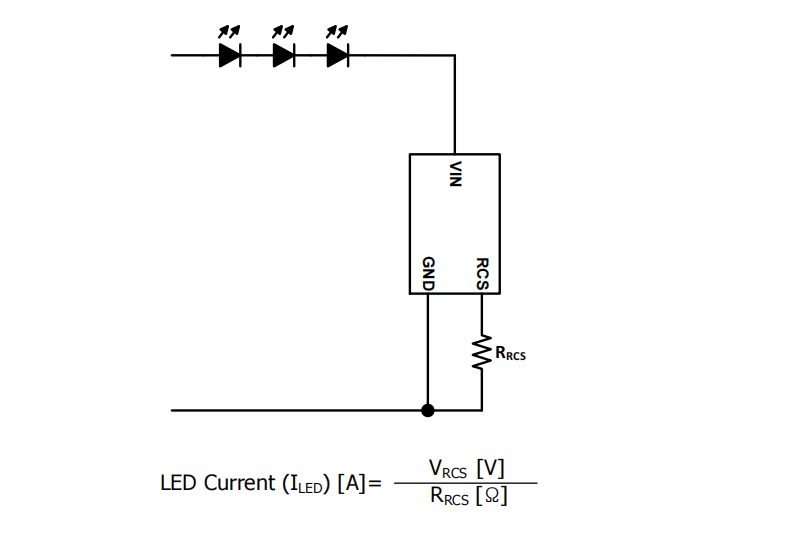

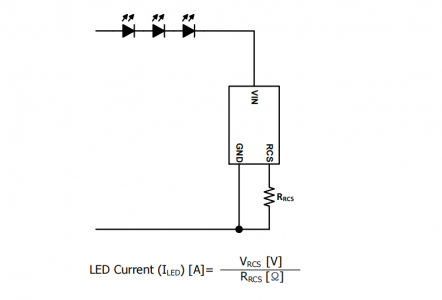

LED驱动器示例及电流设置：
LED驱动器 - WD10-3111的产品特性：
输出能力：较大150mA恒流驱动
外围精简：无需电解电容、电感，降低BOM成本
宽耐压范围：VIN引脚支持-0.3V至+700V电压
电能质量：高功率因数、低总谐波失真（THD）
调光兼容：支持TRIAC调光
灵活拓扑适配：支持串联、并联或混联LED布局
保护机制：内置过热保护，温度超160°C时自动降流
封装形式：SOT-89-3L，适配金属基板以优化散热
技术参数：
输入电压（VIN）：-0.3V ~ +700V
较大输出电流：150mA
RCS参考电压：1.0V（典型值）
热关断阈值：160°C（恢复迟滞70°C）
工作温度范围：-20°C ~ +85°C
结温限值：125°C
热阻（θJA / θJC）：130°C/W / 65°C/W
LED驱动芯片 - WD10-3111的应用：
球泡灯、灯管、筒灯、平板灯及吸顶灯
需高功率因数与调光兼容的民用/商用照明
空间受限或异形结构的嵌入式灯具
WD10-3111以高度集成、稳定可靠的特性，为LED照明设计提供了高效解决方案，无论是替代传统白炽灯，还是新一代高效LED灯具，都能提供稳定、高效的驱动支持；如需样品、技术资料或设计支持，可联系工采网。
