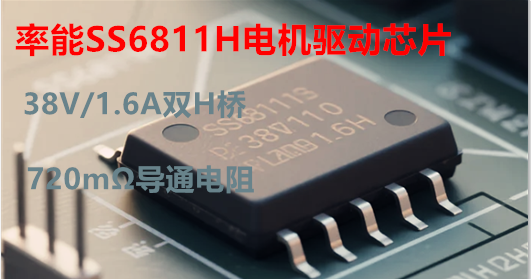

在舞台灯光、安防相机、办公自动化设备、游戏机与机器人等应用中，电机驱动方案需要兼顾效率、集成度与可靠性，SS6811H是一款双通道H桥电机驱动芯片，专为直流电机、步进电机及感性负载提供一体化驱动解决方案。
产品描述：

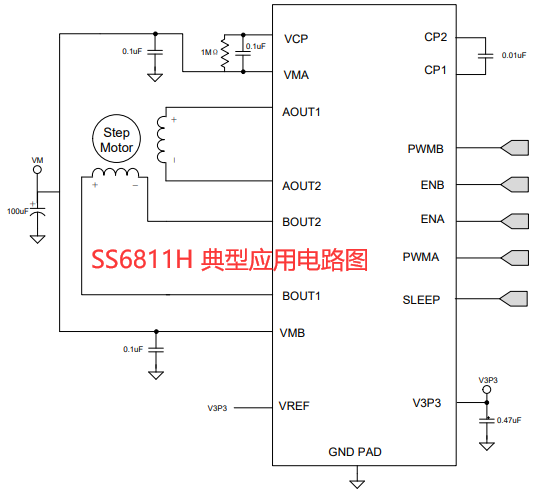

SS6811H内部集成两个独立的NMOS H桥，可灵活驱动两个有刷直流电机、一个双极步进电机或螺线管等感性负载；在24V、25°C且适当散热的条件下，每个H桥可提供高达1.6A的输出电流，导通电阻（上管+下管）典型值仅720mΩ，兼顾效率与发热控制，芯片支持 PWM 控制接口，可通过 ENA/PWMA、ENB/PWMB 引脚实现独立通道的方向与使能控制，逻辑电平兼容 3.3V 系统。
产品特征：
■ 双通道 H 桥电机驱动器
√单个或两个有刷直流电机
√一个步进电机
■ PWM 控制接口
■ 低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)
– 24V，Ta = 25°C 时可实现 1.6A 最大驱动电流
– 24V，Ta= 25°C 时 RDS(on)为 720mΩ（典型值 HS + LS）
■ 工作电压：8.2V ~ 38V
■ 睡眠模式低电流
■ 内置 3.3V 基准电压
■ 封装：eTSSOP-16封装（5.0mm × 6.4mm）
■ 保护特性
– 过流保护 (OCP)
– 热关断 (TSD)
– 欠压闭锁 (UVLO)
SS6811H 是一款集成度高、保护齐全、功耗控制出色的双通道H桥电机驱动芯片，无论是舞台灯光中的步进电机控制，还是安防相机、机器人中的直流电机驱动，它都能提供稳定、高效、可靠的解决方案，如需样品、技术文档或设计支持可联系工采网（代理商）
