LED交流电源直接驱动器（即AC/DC恒流驱动器）的核心工作原理是将交流市电转换为适合LED工作的稳定直流恒流源，主要涉及将交流电（AC）或直流电（DC）转换为稳定的直流电（DC），并控制电流和电压以驱动LED。以确保LED安全、高效、长寿命运行。
主要工作原理：
整流滤波：输入的交流市电（如220V/50Hz）首先通过整流桥转换为脉动直流电。再经滤波电容平滑，形成高压直流母线（约300V DC）。
开关电源转换：采用高频开关技术（如PWM控制），通过MOSFET等开关器件快速通断，将高压直流电转换为适合LED的低压直流电。
恒流控制：电流采样电阻实时检测输出电流。控制芯片将采样值与预设基准比较，通过调节开关管的脉冲宽度（PWM）或频率，动态维持输出电流恒定。LED需恒流驱动，因其V/I特性陡峭且具负温度系数，微小电压波动会导致电流大幅变化，甚至烧毁。
输出滤波与保护：输出端通过电感+电容滤除高频纹波，提供平滑直流。集成过压、过流、过热、短路、开路等保护功能，提升系统可靠性。

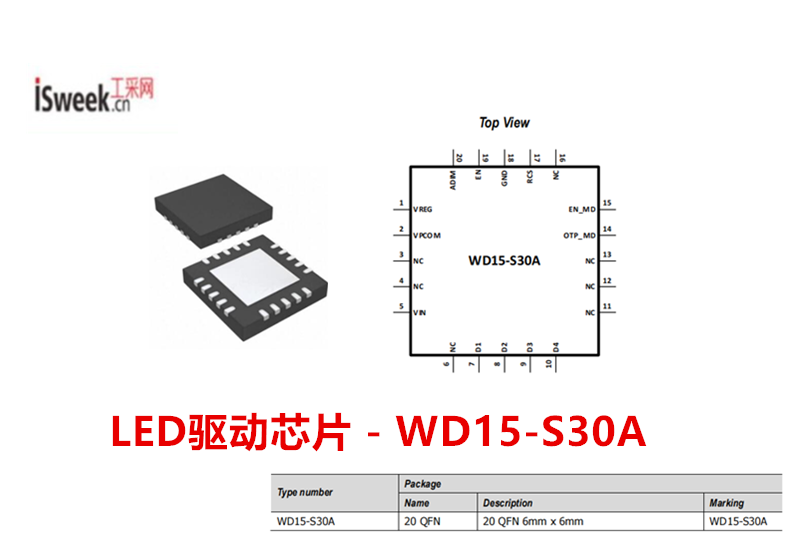

由工采网代理的WD15-S30A是韩国Wellang推出的一款专为LED照明应用设计的高性能四段式AC直驱LED驱动芯片，它通过内部集成高压MOSFET，实现对整流后交流电的直接驱动，极大简化了电路设计，减少元件数量，提升可靠性，具备可调的恒流驱动能力，适用于多种LED照明场景。
WD15-S30A是4步LED照明驱动器IC，它控制恒定的LED电流调节，以便通过由高压FET组成的内部4步步骤来控制LED照明系统的亮度。恒定的LED电流调节值可由外部电阻器控制。LED电流可通过RCS引脚设置。
传统的LED驱动设计往往需要复杂的外围电路而显得繁琐，WD15-S30A交流直驱LED驱动芯片，可直接从整流后的交流电压驱动多串LED灯珠，大幅减少所需外部元件数量，其宽输入电压范围（90VAC~305VAC）内置4级（4 Steps）恒定电流驱动架构，确保高精度恒流输出，从而带来稳定、高品质的照明效果。
芯片可实现功率因数 > 0.9，总谐波失真< 15%，其内部的电源补偿功能，能自动调整LED电流以适应电网电压波动，保持系统总功耗恒定，模拟调光，平滑细腻可实现从1%到100%的亮度线性调节，内置功率补偿功能，通过VPCOM引脚感知输入电压变化。当输入电压升高至设定阈值以上时，系统自动调节各段电流，维持整灯功率恒定，避免因电压波动导致的亮度变化或过功率风险。

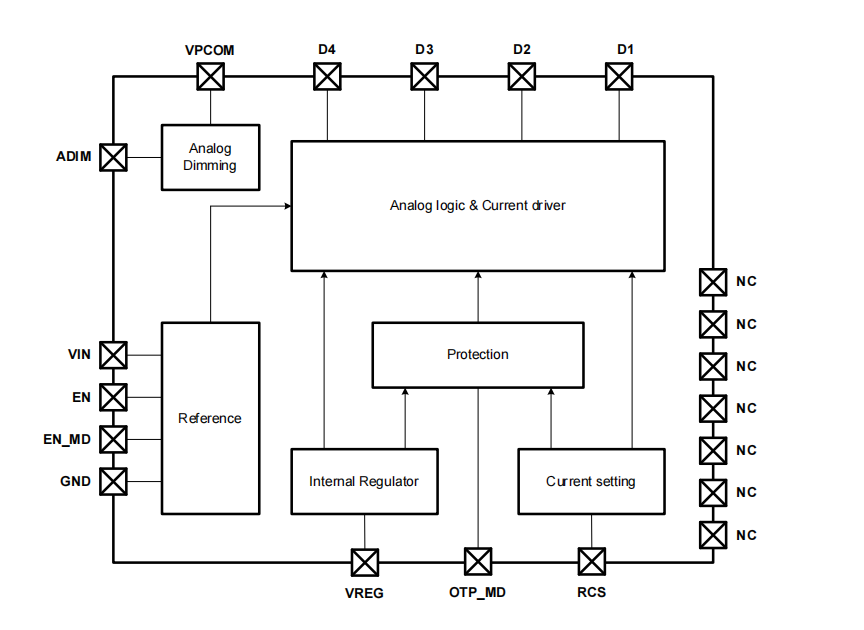

结构图：
LED驱动器 - WD15-S30A的特性：
宽输入电压范围：支持 90VAC 至 305VAC，适应全球电网标准
四段式恒流驱动：内置高压MOSFET，实现高效率电流调节
驱动电流可调：通过外部电阻灵活设置各段电流
支持模拟调光：可实现平滑亮度调节。
功率补偿功能：根据输入电压自动调节电流，维持系统功率稳定
多重保护机制：支持过热保护（可选的自动恢复或锁存模式）
EN引脚功能可选：支持使能控制或模拟调光控制
EMI安全设计：易于通过电磁兼容性测试
产品参数：
功率16W，功率因数 > 0.9
总谐波失真 < 15%
热关断温度：160°C
功能：4+0 AC LED 驱动器带 ADIM
驱动电流：100 / 160 / 200 / 220 mA
封装形式：QFN 20引脚（6mm x 6mm）
Features：ADIM, PCOM, OTP
WD15-S30A是一款集成度高、性能稳定、设计灵活的LED驱动解决方案，适合追求高效、可靠与调光兼容性的照明产品，如需样品或技术支持，联系ISweek工采网“在线客服”
