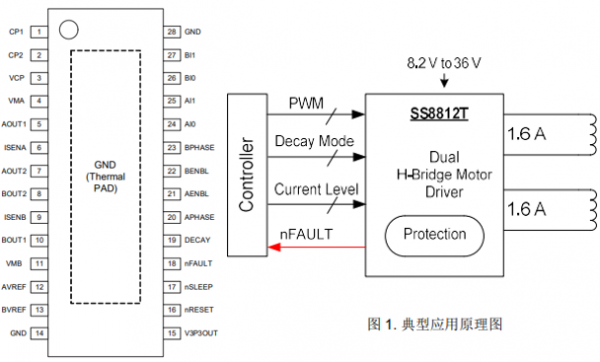

SS8812T是一款高集成度双通道H桥电机驱动芯片，专为打印机、安防相机、办公自动化设备、游戏机及机器人等应用设计，内部集成两路独立的H桥驱动电路，可驱动两个有刷直流电机、一个双极步进电机或螺线管等感性负载，在24V、25°C条件下，每路H桥可提供最大1.6A输出电流。
SS8812T采用N沟道功率MOSFET构建H桥，具有低导通电阻（典型值720mΩ，HS+LS）有效降低功率损耗；支持固定频率PWM电流调节，并提供快衰减、慢衰减和混合衰减三种模式，适应不同工况。简单的并行数字控制接口便于与MCU连接，同时内置过流保护、热关断、欠压锁定等保护功能，并通过nFAULT引脚输出故障指示。
主要特性
双通道H桥驱动：可独立控制两个直流电机或一个步进电机
宽工作电压：8.2V~36V
高输出电流：1.6A（24V，Ta=25°C，适当散热）
低导通电阻：RDS(on)典型值0.36Ω（上下管之和0.72Ω）
电流调节：2位DAC提供100%、71%、38%、0%四个电流台阶
衰减模式可选：慢衰减、快衰减、混合衰减（通过DECAY引脚配置）
固定衰减时间：15μs，混合衰减前30%为快衰减，后70%为慢衰减
保护功能：过流保护（OCP）、热关断（TSD）、欠压锁定（UVLO）
低功耗睡眠模式：通过nSLEEP引脚进入，静态电流极低
内置3.3V稳压输出：V3P3OUT，可提供最大1mA输出
封装：eTSSOP28，带裸露焊盘，散热性能优异
典型应用场景：
（1）打印机与办公设备：驱动进纸马达、扫描头移动等模块，提升响应速度与稳定性。
（2）安防相机：控制云台旋转与镜头对焦，适应复杂环境下的长时间运行。
（2）机器人及智能家居：驱动关节电机或自动化部件，支持精准定位与低噪声操作。
（4）工业控制：适用于步进电机驱动的数控设备、传送带系统等。
SS8812T是一款功能全面、保护完善的集成电机驱动器，适用于需要双路独立电机控制或步进电机微步驱动的系统，其灵活的电流调节、可选的衰减模式以及低功耗睡眠模式，使其在办公自动化、安防、机器人等领域具有广泛的应用前景，如需样品、技术资料或采购支持，欢迎联系授权代理商工采网。
