立体声模数转换器（Stereo ADC）的核心功能是将两个独立的模拟音频信号（左声道和右声道）同时转换为数字信号，其基本原理遵循通用模数转换（ADC）的三步流程：采样、量化、编码，但针对立体声应用进行了双通道优化。
工作原理：
采样（Sampling）：
按固定时间间隔对左右两个模拟信号分别进行采样。
采样频率需满足奈奎斯特采样定理：至少为音频信号较高频率的2倍（如CD音质采样率44.1 kHz，对应较高22.05 kHz音频）。
量化（Quantization）：
将每个采样点的幅度值映射到有限个离散电平（如16位、20位、24位系统分别对应65536、1048576、16777216个量化级）。
量化位数越高，动态范围和信噪比越高，音频细节保留越完整。
编码（Encoding）：
将量化后的离散电平转换为二进制数字码（如补码），通过串行接口（如I²S、左对齐等）输出。
工采电子代理的立体声模数转换器 - CJC5357B是一种采样率为4 KHz~96 KHz立体声ADC，适用于多媒体音频系统。CJC5357B采用增强的双位-Σ技术，具有高精度、低功耗的性能。因为它是一个单端输入设备，所以不需要额外的设备。音频接口支持两种格式（MSB认证，I2S），并可在各种系统中使用，如卡拉OK，环绕立体声等。
计算的延迟时间由数字滤波器产生。该时间从模拟信号输入到将两个通道的24位数据设置到ADC输入寄存器以进行ADC运算。在从属模式下，需要MCLK（256fs/384fs/512fs）、SCLK和LRCK时钟。LRCK时钟输入必须与MCLK同步，但相位并不关键。

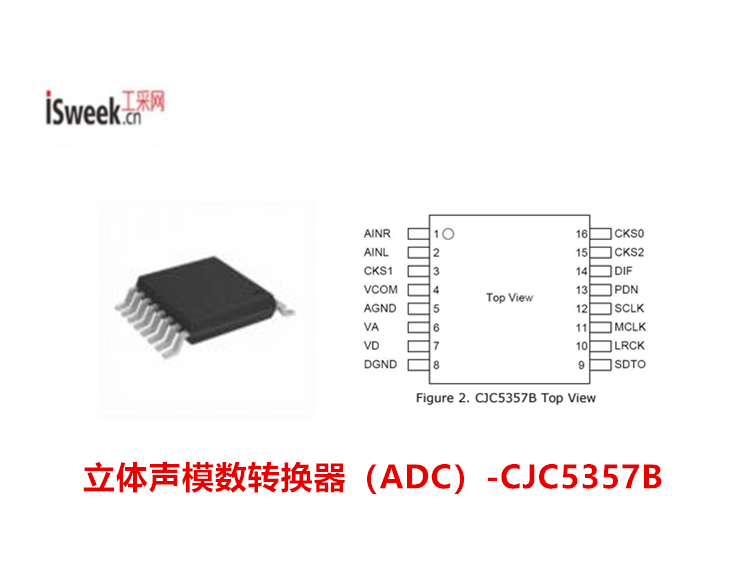

CJC5357B采用16引脚TSSOP封装，2.7V至3.6V的单电源供电范围，支持24位分辨率，采样率范围从4kHz到96kHz，在48kHz采样率、3.3V 供电下，其信噪比可达99dB，动态范围（DR）同样高达99dB，确保了音频信号的高保真度和丰富的细节表现力，即使在96kHz的高采样率下，性能依然优异（SNR/DR: 98dB）满足高端音频应用需求。
该芯片采用增强型双位 Δ-Σ 调制技术，实现了高精度和低失真；片内集成了数字抗混叠滤波器和数字高通滤波器（HPF）能有效消除输入端直流偏移，简化电路设计，单端输入方式无需外部差分转单端电路，提供工业级（-40℃ ~ +85℃）和商业级（-20℃ ~ +85℃）工作温度范围，正常工作模式下，模拟和数字电源总电流典型值仅为8.5mA；在掉电模式（PDN）下，功耗可降至极低的100μA。

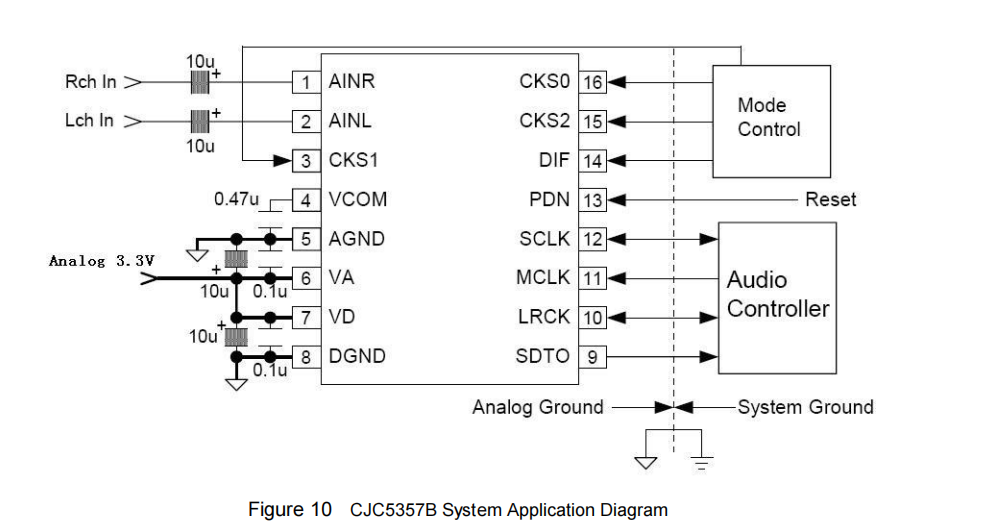

系统应用示意图：
ADC芯片 - CJC5357B的特性：
立体声Δ-Σ ADC
单片数字滤波器
单端输入
数字高通滤波器，以消除直流偏移量
信噪失真比(S/(N+D))：84dB@3.3V(48kHz)
动态范围(DR)：99dB@3.3V(48kHz)
信噪比(S/N)：98dB@3.3V(96kHz)，99dB@3.3V(48kHz)
采样率：4kHz~96kHz
主时钟频率：
- 256fs/384fs/512fs/768fs(4kHz~48kHz)
- 256fs/384fs(48kHz~96kHz)
CMOS输入电平
主/从模式可选
音频接口：24位MSB对齐/I2S可选
电源电压：2.7~3.6V
工作温度：
-工业级：-40~85℃
-商业级：-20~85℃
封装：16引脚TSSOP
音频芯片 - CJC5357B的典型应用场景：
消费电子领域
-卡拉OK系统：利用84dB S/(N+D)性能实现纯净人声采集
-环绕声处理器：通过99dB动态范围还原多声道细节
专业音频设备
-录音接口：96kHz采样支持高保真录音
-会议系统：数字HPF消除环境直流干扰
嵌入式音频方案
-单电源供电简化设计
-3.3V供电时仅需1.98Vpp输入幅度
CJC5357B以"三高两低"高精度、高集成、高可靠性、低功耗、低成本特性，为多媒体音频系统提供立体声ADC解决方案；无论是追求音质的消费电子产品，还是需要可靠采集的专业音频设备，都能提供强有力的支持，实现高质量的音频信号数字化功能。联系ISweek工采网“在线客服”提供产品PDF、技术支持和DEMO板、可申请样片。
