一款PCB布局设计高度灵活,能满足不同外形规格需求的LED驱动芯片-DT3100

LED驱动芯片是控制LED器件工作的电子集成电路。由于LED具有负温度特性(电阻随温度升高而减小),需要稳定电流以防止热失控,该芯片通过将输入电源转换为恒定的电流,实现亮度调节与稳定工作。部分芯片还具备温度补偿功能。

LED驱动芯片的核心原理是‌将不稳定的输入电源转换为恒定的输出电流‌,以克服LED正向压降(Vf)随温度和工艺离散性变化的特性,防止热失控并确保亮度稳定 。‌

恒流反馈机制‌:芯片内部通过采样电阻实时检测输出电流,将其转化为反馈电压;该电压与内部高精度‌基准电压源‌进行比较,误差放大器根据差值调节功率开关管(MOSFET)的导通状态,从而锁定电流恒定 。

负温度系数补偿‌:利用电路设计抵消LED温度升高时内阻下降导致的电流激增,避免“发热-电流增大-更热”的恶性循环 。‌

DT3100

工采电子代理韩国Wellang的LED驱动IC - DT3100是一个浮动电流驱动器IC,用于调节流经LED串的电流。DT3100的应用与LED串串联或并行配置。DT3100可以作为电压控制的电流源、电流调节器或截止器工作。适用于采用周期性交流电压源的应用。这款驱动IC具有多种特性,包括大电流驱动能力,高功率因数,灵活的PCB布局等。

DT3100采用浮动电流驱动架构,可作为电压控制电流源、电流调节器或截止器使用,支持LED串的串联或并联配置,其驱动电流可达150mA,且无需外接电解电容器和电感元件,独特的电流调节机制,实现功率因数>0.9及总谐波失真(THD)<15%符合照明对能效和电磁兼容性的要求。

DT3100监控CS和VS引脚之间的电压、VCS-VS,提供关键保护功能,以保护LED串和DT3100本身不被烧坏。如果VCS-VS低于200 mV,DT3100将该状态判定为短路,并将其驱动电流调节为50 mA,以保护LED串和DT3100自身不被烧坏。

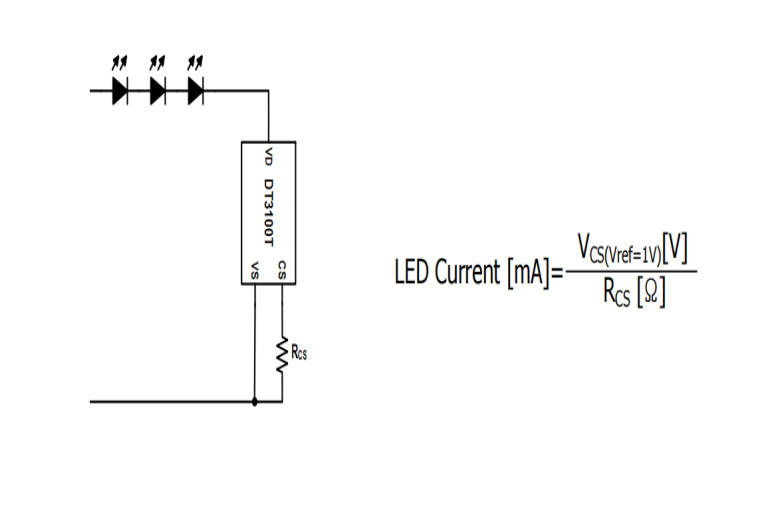

调节电流值:

DT3100-3

开关型驱动(DC/DC)‌:

降压(Buck)‌:当输入电压高于LED总压降时使用,通过电感储能释能,效率高(>90%),但需处理电磁干扰(EMI)。

升压(Boost)/升降压‌:当输入电压低于LED总压降时使用,利用电感或电荷泵提升电压 。

控制模式‌:常采用PWM(脉宽调制)或PFM(脉冲频率调制)调节占空比,动态调整能量传输。

线性驱动(Linear)‌:

串联调整管工作在线性区,像可变电阻一样分担多余电压。

优点是无电感、无高频噪声、电路极简;缺点是效率较低(压差大时发热严重),适用于低压差或小功率场景。

辅助功能

调光控制‌:支持‌PWM调光‌(快速开关LED,无色彩偏移)和‌模拟调光‌(调节电流大小,可能轻微改变色温)。

保护机制‌:集成‌欠压锁定(UVLO)‌、‌过热保护(OTP)‌、‌开路/短路保护‌,在异常状态下切断输出以保护芯片和LED 。‌‌

LED驱动器 - DT3100的特性:

驱动电流范围‌:

‌- 较大输出电流‌:150mA(连续工作模式)‌

-‌ 短路保护电流‌:50mA(CS-VS间电压<200mV时触发)

-‌ 过温保护电流‌:35mA(芯片温度≥160°C时激活)‌

- 输入电压范围‌:AC 100V~240V

‌‌调光兼容性‌:支持TRIAC调光,适配传统调光方案。

‌‌功率因数(PF)‌:>0.9,优化电能利用效率‌。

‌‌总谐波失真(THD)‌:<20%,减少对电网的干扰‌。

‌LED灯串配置‌‌:支持串联或并联,适配不同LED灯珠规格‌。

‌‌PCB布局灵活‌:可匹配球泡灯、灯管等非规则形状灯具设计。‌

‌封装类型‌:SOT-89-3L封装,适合高密度PCB布局,兼容多种散热设计‌。

韩国Wellang的DT3100 LED驱动芯片通过创新的浮动电流架构和智能化保护机制,为现代照明系统提供了高效、可靠且经济性的解决方案,如需详细技术参数或产品芯片、申请样品;可联系工采网“在线客服”
