数字环境光传感器基于光电效应将可见光（380–780nm）转换为光电流，经跨阻放大、模数转换（ADC）后通过I²C/SPI输出数字照度值，核心特征是光谱响应匹配人眼视觉函数并内置红外/紫外滤除。
工作流程：
光电转换：光子照射PIN型光电二极管或光电晶体管，激发电子-空穴对，产生与光照强度成正比的微弱光电流。
信号调理：光电流经跨阻放大器（TIA）转为电压，再通过可编程增益放大器（PGA）适配宽动态范围（从暗室到强光）。
模数转换：集成高精度 ADC（如16位Σ-Δ或SAR型）将模拟电压量化为数字码值。
数字输出：处理后的数据通过I²C/SPI接口直接传输至主控芯片，无需外部ADC，具备抗噪声和地址寻址能力。

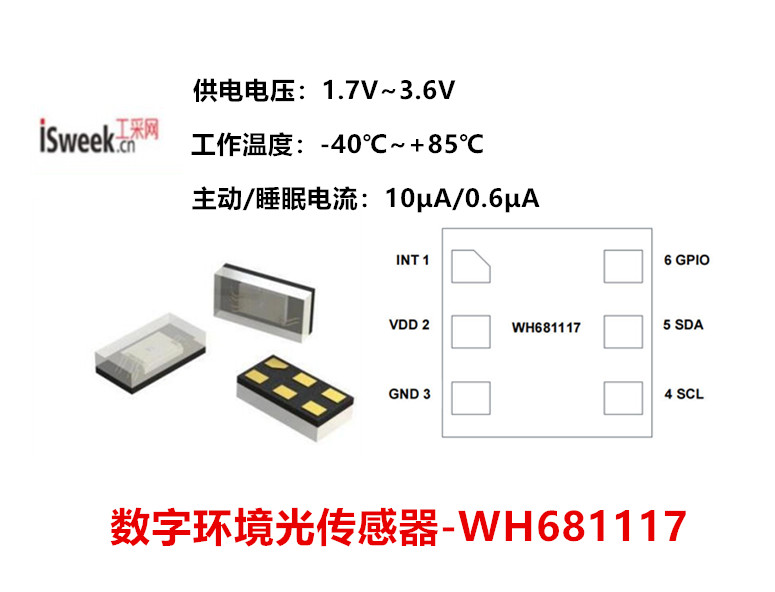

由工采网代理的WH681117是一款全集成式数字环境光传感器，其光谱响应经过精心调校，高度逼近人眼视觉函数，能真实反映人眼在不同光源（LED、荧光灯、白炽灯、自然光）下的主观亮度感受，无论处于完全黑暗（0 lux）还是烈日直射（>100k lux）都能提供稳定、线性的数字输出，输出分辨率高达23位（0~8,388,607 计数值）为后端算法预留了充足的解析空间。
WH681117采用I²C数字接口，支持较高400kHz/s的快速度模式，主动工作模式下电流仅为10μA，具备完善的抗干扰与滤波能力，可有效滤除50Hz/60Hz环境光中的工频闪烁干扰，且对荧光灯等人工光源的频闪具有良好的抗干扰能力，可确保检测结果稳定可靠。
内置完整的寄存器系统，用于配置工作模式、设置中断阈值、读取传感器数据等，提供独立的中断输出引脚（INT）支持 ALS和CLEAR通道的独立或组合中断触发，通过可编程的持续次数设置，可有效避免光照瞬间波动导致的误触发，为显示背光控制、穿戴设备、照明系统等应用提供灵活、可靠的光感解决方案。

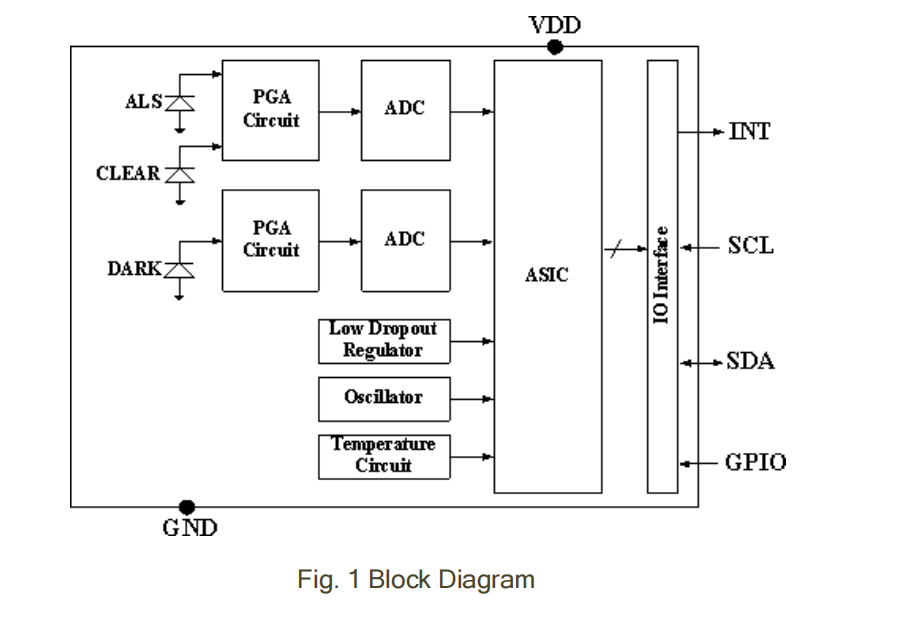

结构图：
与模拟传感器的区别：
集成度：数字型内部集成ADC和信号处理电路，直接输出标准数字信号；模拟型需外部电路转换。
稳定性：数字输出受电源波动和温度影响小，多光源环境下响应一致性更高。
功能扩展：支持中断触发、多设备总线挂载及高级配置寄存器，便于嵌入式系统直接调用。
环境光传感器 - WH681117的产品特性：
检测精度：23位数字输出（0 ~ 8,388,607）线性输出码，动态范围可编程选择。
可编程增益：
-PGA_ALS：×1 ~×2048（步进2倍）。
-SUB_GAIN：×1 ~×128（步进2倍）。
积分时间：
-可编程，时间单位2ms，范围1 ~ 256个单位。
-转换时间公式：T_INTE = 1.48 + 2×(INTE_TIME+1) ms。
等待时间：
-可编程，时间单位10ms，范围1 ~ 256个单位。
-等待时间公式：T_WAIT = 6.5 + 10×(WTIME+1) ms。
光谱响应：接近人眼视觉函数（峰值响应 ~550nm）对荧光灯频闪免疫。
抗干扰：可编程积分时间滤除50/60Hz工频噪声。
中断功能：
-专用INT引脚，支持ALS和CLEAR通道独立或组合中断。
-可编程持续次数（1~15 次）防抖动，支持迟滞响应。
通信接口：I²C快速模式（400kHz/s）默认从机地址0x38，支持地址切换。
工作模式：正常模式、单次测量模式、等待模式、SYNS（边沿触发）模式、SYND（边沿计数）模式。
环境光传感芯片 - WH681117的应用领域：
智能手机 / 平板：自动背光亮度调节、色温感知、距离辅助
可穿戴设备：手表/手环的环境光适应、心率传感器辅助
笔记本电脑：键盘背光自适应、屏幕亮度节能管理
智能家居与照明：恒照度控制、节能调光、窗帘联动
车载显示：仪表盘亮度自动调整、抬头显示（HUD）光补偿
工业/医疗设备：光学检测、环境光监测、实验室仪器
WH68111数字环境光传感器集高精度、宽动态范围、超低功耗和灵活配置于一身，能满足从消费电子到工业控制的多层次环境光检测需求，能提供稳定、可靠的环境光检测性能，如需完整数据手册、寄存器配置指南或样片支持，可联系工采网“在线客服”
