环境光感芯片可以感知周围光线情况，并告知处理芯片自动调节显示器背光亮度，降低产品的功耗。采用环境光传感器可以较大限度地延长电池的工作时间。另一方面，环境光传感器有助于显示器提供柔和的画面。当环境亮度较高时，使用环境光传感器的液晶显示器会自动调成高亮度。当外界环境较暗时，显示器就会调成低亮度。此外，环境光感芯片通常包括光学滤波模块、光电二极管、放大电路、ADC电路和数字处理模块等组成部分。

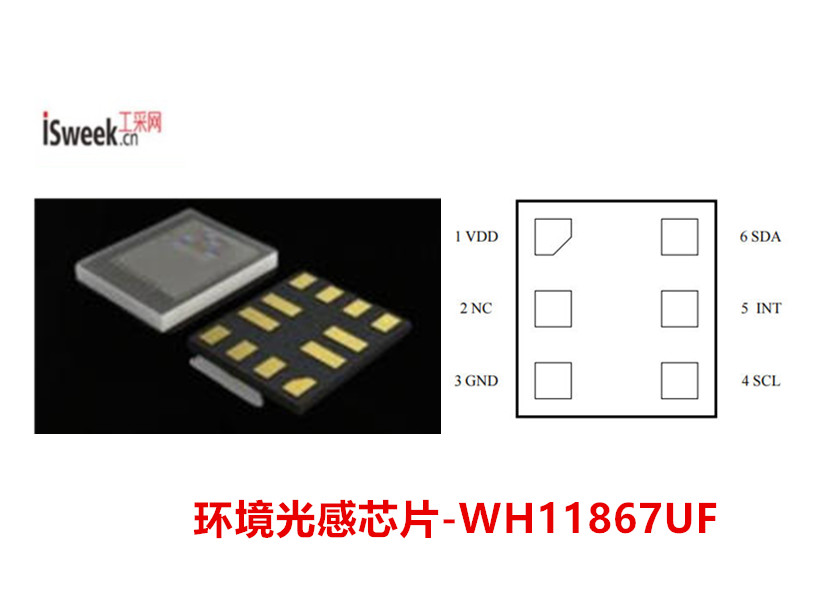

由工采网代理的WH11867UF是一款高度集成光-数字转换系统，将光电二极管、电流放大器、模拟电路和数字信号处理器集成于一体，实现了从光线感知到数字信号输出的全链路集成，其内置红外截止光学滤镜，能够有效剔除红外光干扰，确保光谱响应曲线与人类视觉系统高度契合，让光线检测结果更符合人眼主观感受，无论是昏暗的室内环境，还是强光直射的户外场景，都能精准捕捉光线变化。
WH11867UF具有电源开启复位功能。电源需要确保VDD旋转率至少为0.5V/ms。当VDD在室温下低于1.4V时，集成电路将自动重置。然后以需求转换速率返回电源，并将寄存器写入所需的值。
支持I2C高速接口（400kHz/s）配备专用中断引脚，可通过编程设置高低阈值触发中断，无需主机持续轮询，提升系统响应效率；高达40dB动态范围支持x1、x4、x16、x64、x256五档可编程调节，搭配16位的数字输出，能实现0.01lux至110000lux的宽范围照度检测，数字分辨率低至0.008lux/count，确保在不同光线条件下均能输出线性、精准的检测数据。

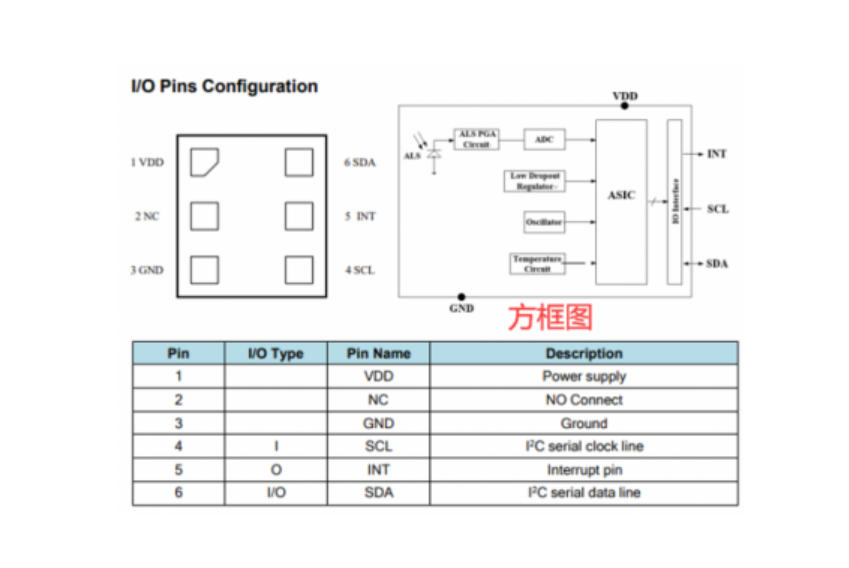

方框图：
环境光传感器 - WH11867UF的产品特性：
宽电压工作：供电电压范围1.7V至3.6V
宽温工作范围：温度范围-40°C至+85°C
专用中断引脚（INT）：可配置中断触发条件
I²C快速通信：支持400kHz Fast Mode I²C接口，与主控通信
宽动态范围：检测范围约40dB，覆盖从0.01 lux至110,000 lux的照度区间
抗干扰能力强：具备荧光灯光闪烁免疫力，可编程50/60Hz滤波功能
贴近人眼响应：内置光学滤镜有效抑制红外干扰，光谱响应曲线与人眼灵敏度高度匹配。
高分辨率输出：支持较高16位数字输出，可编程动态范围比率为x1、x4、x16、x64、x256
封装：采用1.6mm x 1.6mm x 0.7mm超小表面贴装封装（UDFN）
环境光传感芯片 - WH11867UF的应用领域：
智能手机、平板、笔记本及LCD显示屏背光控制，可根据环境光自动调节屏幕亮度。
显示器或安防设备：检测屏幕前是否有人存在，从而实现无人时自动息屏。
智能设备上实现自动功能切换，在暗光环境下自动弹出夜间模式菜单、调节键盘背光等。
影像设备辅助：数码相机或摄像辅助测光元件，为自动曝光（AE）系统提供环境光参考。
WH11867UF提供完整的寄存器映射，通过I2C总线可轻松配置其工作模式、积分时间、模拟增益、中断阈值、持久性等所有参数，规格书提供完整的状态机描述、电气特性、光学特性曲线以及I2C时序要求，并附有推荐的图形和回流焊曲线，欢迎联系工采网获取。
