GTX312L是韩国GreenChip推出的12通道低功耗电容触摸传感器，采用QFN‑32L封装，支持Pin‑to‑Pin替代TSM12，硬件改板量小，软件适配简单，同时在抗干扰、功能配置、环境适应性上实现全面升级，芯片在保留传统触摸芯片基础能力之上，新增多项可靠性增强功能，解决潮湿、强干扰环境下误触发、按键卡死等问题。
产品描述

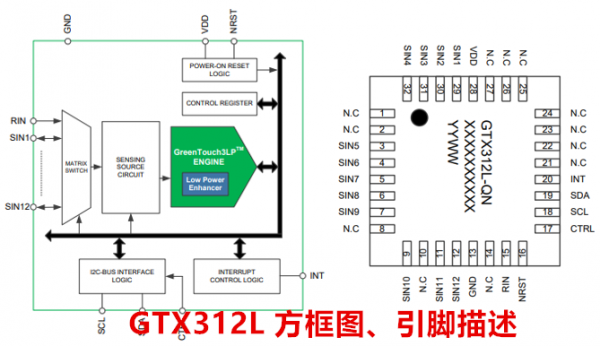

GTX312L是一款专为电容式触摸按键设计的低功耗触控传感器，提供12路独立触摸检测通道（SIN1~SIN12）工作电压：1.8V~5.5V，采用QFN‑32L 封装，支持单键、多键同时检测，可开启滑动模式实现滑条触控功能，每路触摸通道均可独立开关、独立设置灵敏度，通过I2C串行总线与主控MCU通信，实现参数配置、基线校准、触摸按键状态读取。
此外，芯片支持硬件中断 INT输出，通过CTRL硬件引脚可选择3组不同 I2C 从机地址，支持多芯片挂接同一 I2C 总线；配备 RIN 参考电容输入引脚，内置完整上电复位 POR，同时支持 NRST 外部硬件复位，内置丰富可配置寄存器，实现触摸超时保护、寄存器写保护、休眠时间调节、校准时间配置等功能，适配家电、门锁等复杂电磁、温湿度变化的工作环境。

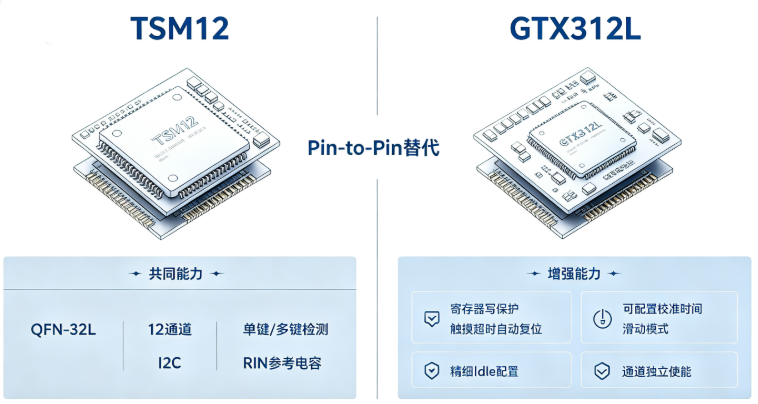

GTX312L作为TSM12 的 Pin‑to‑Pin 替代方案，并非简单引脚兼容复刻，在完整保留 12 通道触摸全部原有特性的基础上，新增寄存器写保护、按键超时防卡死、滑动模式、精细化功耗配置，同时强化 ESD 与电磁抗扰能力，客户可结合项目实际工况，配合芯片寄存器（含隐藏寄存器）调试，解决各类干扰带来的触控异常。

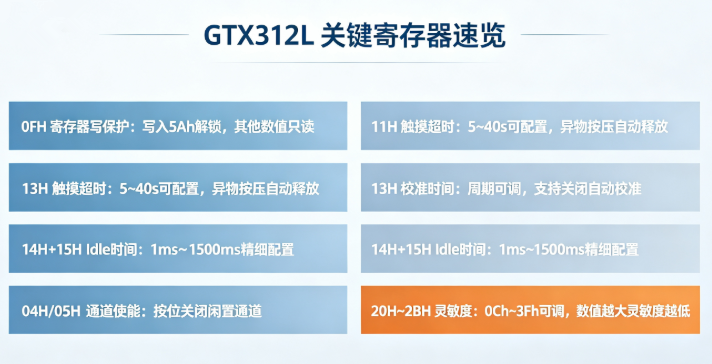

一）GTX312L新增增强功能（TSM12 不具备）
1. 寄存器写保护（0FH 寄存器）
通过0FH寄存器设置密钥解锁寄存器改写权限，写入其它数值寄存器进入只读状态,开启写保护，避免空间电磁干扰导致寄存器参数错乱。
2. 触摸超时自动复位（11H 寄存器 EXP_EN）
可配置 5‑40s 触摸超时时间，当按键被异物持续压住、有水渍覆盖时，超时自动释放触摸状态，消除按键卡死故障，解决面板进水、异物误触发痛点。
3. 精细 Idle 休眠时间组合配置
14H（SEN_IDLE_TIME）+15H（SEN_IDLE_TIME_SUFFIX）两段寄存器组合，Idle 时间可从 1ms‑1500ms 精细配置，可在功耗、响应速度之间做灵活权衡，兼顾续航与触控响应速度。
4. 自动校准时间可配置（13H CAL_TIME）
校准周期可设置，从毫秒级到关闭自动校准，应对复杂噪声环境；环境突变时自动重新校准基线，抑制温漂、电源波动带来误触发。
5. 滑动触摸模式支持
寄存器开启 SLIDE 模式，支持滑条触摸应用，除离散按键外，还可实现滑条调节。
6. 通道独立使能控制（04H、05H 寄存器）
12 个通道可以按位关闭，产品只用到部分按键时关闭闲置通道，降低芯片整体工作电流。上电后 05H 寄存器建议写入 0FH，进一步降低功耗。
二）软件适配关键点
虽然硬件兼容，但替换过程需要简单软件适配，主要如下：
1. CTRL 引脚接法决定 I2C 从地址，MCU 侧通信地址需要和硬件保持一致；
2. 修改参数前，向 0FH 寄存器写入`5Ah`解锁寄存器写权限；
3. 20H‑2BH寄存器分别对应SIN1‑12灵敏度，推荐配置区间 0Ch‑3Fh，数值越大灵敏度越低。
4. 通过 04H、05H 寄存器开启实际使用的触摸通道；
5. 读取 02H、03H 寄存器获取 12 路按键触摸状态；
6. 优先使用 INT 中断方式获取触摸事件，减少 I2C 轮询频次，降低整机功耗。

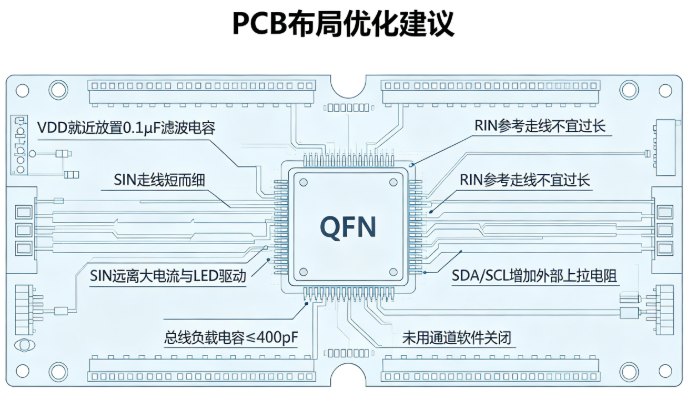

三）PCB布局设计注意事项
在原有TSM12布线基础上，做好以下优化，触摸表现会更加优异：
1. 触摸芯片供电尽量和继电器、LED 驱动等噪声源电源做隔离，避免脉冲噪声串扰电源，VDD 就近放置滤波电容；
2. SIN 触摸走线尽量短细，优先走 PCB 底层，远离大电流走线、LED 驱动线路；
3. RIN 参考走线不宜过长，防止辐射噪声引入误检测；
4. I2C 总线 SDA/SCL 务必增加外部上拉电阻，总线负载电容不超过 400pF；
5. 未使用触摸通道，建议软件关闭，不要悬空闲置检测。
典型应用场景
● 厨卫家电：油烟机、热水器、洗碗机、咖啡机触控面板
● 安防产品：智能门锁、门禁触摸密码键盘
● 各类小家电消费电子触控按键
● 电池供电低功耗触控设备
● 按键 + 滑条组合式交互控制面板
GTX312L电容式触摸传感器适用于从便携电子到家电控制的广泛市场，其灵活的参数配置、可靠的触摸检测算法以及紧凑的封装，可提供高效、稳定的触摸解决方案，如需产品PDF规格书、技术支持或获取样品，可联系工采网“在线客服”
