提供4个触摸输入端口及4个直接输出端口的4键触摸检测IC-CT8224C

工采网代理的CT8224C是一款使用电容式感应原理设计的触摸IC, 此款IC内建稳压电路给触摸感测器使用,稳定的感应方式可以应用到各种不同电子类产品.面板介质可以是完全绝源的材料,专为取代传统的机械结构开关或普通按键而设计,提供4个触摸输入端口及4个直接输出端口。

CT8224C

灵敏度调整PCB板上之感应焊盘尺寸大小及走线会直接影响灵敏度,所以灵敏度必须根据实际应用的PCB来做调整,因此CT8224C提供以下几种外部灵敏度调整方法。

改变感应焊盘尺寸大小,若其他条件固定不变,使用一个较大的感应焊盘将会增大其灵敏度,反之灵敏度将下降,但是感应焊盘的尺寸大小也必须是在其有效范围值内。

若其他条件固定不变,使用一个较薄的面板也会将灵敏度提高,反之灵敏度则下降.但是面板的厚度必须低于其较大值。

若其他条件固定不变,可以根据各键的实际情况通过调节Cs电容值使其达到较佳的灵敏度,同时以使各键的灵敏度达到一致.当Cs电容不接时其灵敏度为较高.Cs0~Cs3的容值 越大其灵敏度越低,Cs可调节范围为:1≦Cs0~Cs3≦50pF。

CT8224C在直接输出模式下其输出端口(TPQ0~TPQ3)可由AHLB端口来设定其输出高电平或低电平有效,同时也可由TOG端口来设定为触发模式或通过OD端口来设定为开漏输出模式(有二极管保护电路)。

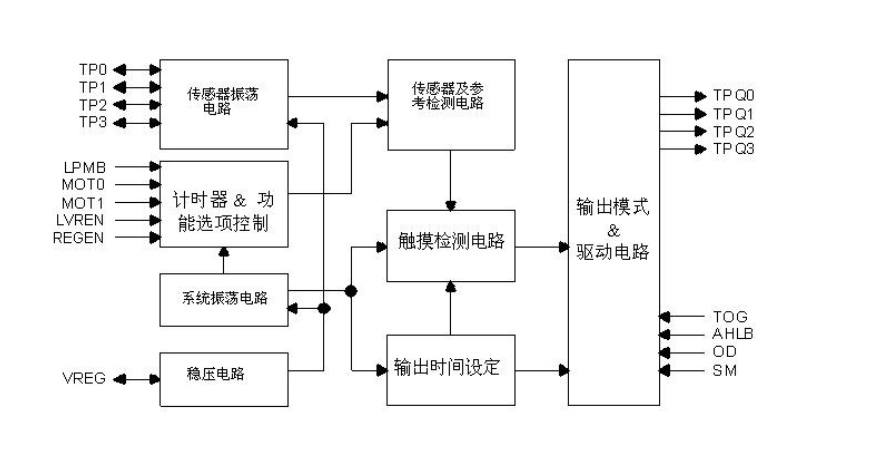

功能模块图:

CT8224C-1

电容式触摸芯片CT8224C的特性:

工作电压:2.4V~5.5V

可以由外部Option选择是否启用内部稳压电路功能,经由REGEN端口选择

可以由外部Option选择是否启用内部低压重置电路功能,经由LVREN端口选择。8224C默认关闭LVR

工作电流

-@VDD=3V无负载时:低功耗模式下典型值4.5uA快速模式下典型值22uA

-@VDD=3V工作电压:在快速模式下KEY较快响应时间为60ms,低功耗模式下为160ms

各KEY灵敏度可以由外部电容进行调节(1~50pF)

提供LPMB端口选择快速模式或低功耗模式

提供直接输出模式,触发模式,开漏输出,CMOS高电平有效或低电平有效输出,经TOG/OD/AHLB 端口选择

提供SM端口选择多键或单键输出模式

提供MOT1,MOT0端口选择有效键较长输出时间:120秒/64秒/16秒/无穷大

上电后约有0.5秒的系统稳定时间,在此期间内不要触摸Touch PAD,且触摸功能无效

有自动校准功能,上电後8秒内系统重新校准周期約为1秒.若8秒内有按键被触摸或超过8秒无按键被触摸,系统重新校准周期由1秒切换为4秒

触摸芯片 CT8224C的应用:

消费类电子产品

薄膜或按钮及普通开关的取代

智能家居

在国产电容式触控芯片领域,武汉光华芯生产的国产电容式触控芯片便是其中的佼佼者。了解更多关于武汉光华芯国产电容式触控芯片的技术应用,请登录工采网官网进行咨询。
