电机驱动芯片是包含了速度控制、力矩控制、位置控制及过载保护等功能的集成电路，可以根据输入信号，按照内置的算法控制电机绕组电路流动方向，从而控制电动机的启停与转动方向。它集成了逻辑运算电路与功率驱动电路，利用它可以与主处理器、电机和增量型编码器构成一个完整的运动控制系统，可以用来驱动直流电机、步进电机、及继电器等感性负载。
电机驱动芯片是集成有CMOS控制电路和DMO 功率器件的芯片，利用它可以与主处理器、电机和增量型编码器构成一个完整的运动控制系统；可以用来驱动直流电机、步进电机和继电器等感性负载。
工采网代理的国产电机驱动芯片 - SS6208，该电机驱动芯片是集成了一个单相MOSFET驱动器，高侧MOSFET和低侧MOSFET到一个3mm*3mm8引脚DFN包。与离散组件解决方案相比，SS6208集成解决方案大大减少了封装寄生效应和板空间。
驱动程序和mosfet已经为半桥应用进行了优化。通过一个较宽的工作电压范围，可以优化高侧或低侧MOSFET栅极的驱动器电压，以达到较佳的效率。内部自适应非重叠电路通过防止两个mosfet的同时传导，进一步减少了开关损耗。
当VCC低于规定的阈值电压时，UVLO电路可以防止发生故障。为待机模式设计的PIN EN可使芯片进入低静止电流状态，电池寿命长。
SS6208是一款专为半桥应用设计的集成驱动器和MOSFET模块。仅需单个PWM输入信号即可正确驱动高端和低端MOSFET。
低边驱动器集成用于驱动接地参考的低导通电阻N沟道MOSFET。该低边驱动器的电压轨内部连接至VCC和PGND。
高端驱动器采用集成设计，用于驱动具有低导通电阻的浮地N沟道MOSFET。该高端驱动器的栅极电压通过一个以开关节点(SW)引脚为参考的自举电路产生。

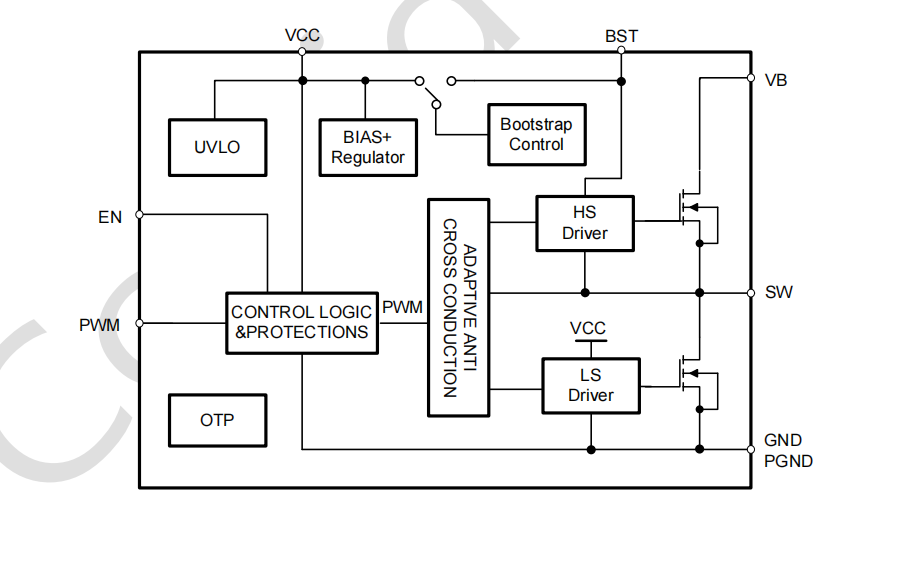

结构图：
马达驱动芯片 - SS6208的特性：
较大额定连续电流4A，峰值8A
引导式高侧驱动器
高/低侧MOSFET集成
高频操作（高达1MHz)
PWM输入兼容3.3V和5V
内部引导二极管
处于电压锁定状态
内部热停机
适应性保护
封装：DFN3*3,8个引脚
无铅设备
深圳率能半导体在电机驱动领域深耕多年，技术以及产品方面已经很完善，如果想了解更多电机驱动的技术资料，请登录工采网官网进行咨询。
