运行速度可比传统光电晶体管提升近百倍的光耦合器-ICPL-053X

光耦,全称光电耦合器,是一种重要的电子元器件,广泛应用于电路中的信号隔离与传输。其主要作用体现在以下几个方面:

隔离作用:光耦通过光信号的传输实现输入与输出之间的电气隔离,从而有效地防止了电路中的干扰信号对负载产生影响。这种隔离作用提高了电路的稳定性和可靠性。

信号传输作用:光耦能够将输入端的电信号转换为光信号,再通过内部的光敏元件将光信号还原为电信号输出。这种信号传输方式具有传输速度快、抗干扰能力强等优点。

安全保护作用:在某些高电压或大电流的应用场合,光耦能够起到安全保护作用。通过隔离高压或大电流部分与低压或小电流部分,光耦确保了人身安全和设备的正常运行。

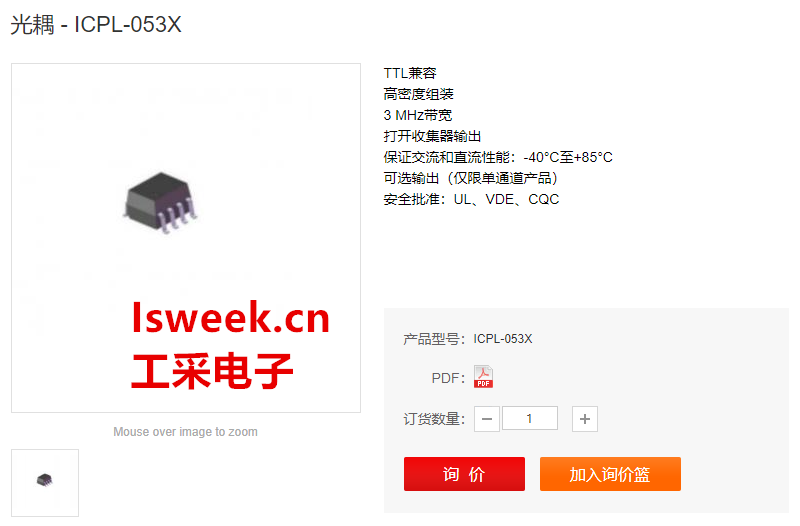

ICPL-053X

工采网代理的光耦合器 - ICPL-0530/0531/053L系列包含一对发光二极管和集成光探测器,其输入与输出之间具有电气绝缘特性。通过为光电二极管偏置和输出晶体管集电极提供独立连接,该器件运行速度可比传统光电晶体管提升近百倍。

光耦的工作原理基于光电效应,即物质在光的照射下会产生电效应。光耦内部包含一个发光元件(通常是发光二极管)和一个光敏元件(如光敏三极管、光敏电阻等)。当输入端有电流流过时,发光元件会发出光线;光线照射到光敏元件上,导致光敏元件的电阻值发生变化或产生光电流,从而实现信号的转换和传输。

当输入端的电信号发生变化时,发光二极管会根据电信号的大小发出相应强度的光线。这些光线穿过光耦内部的透明介质,照射到光敏元件上。光敏元件接收到光线后,其电阻值或光电流会随之发生变化,从而将光信号转换为电信号输出到负载端。

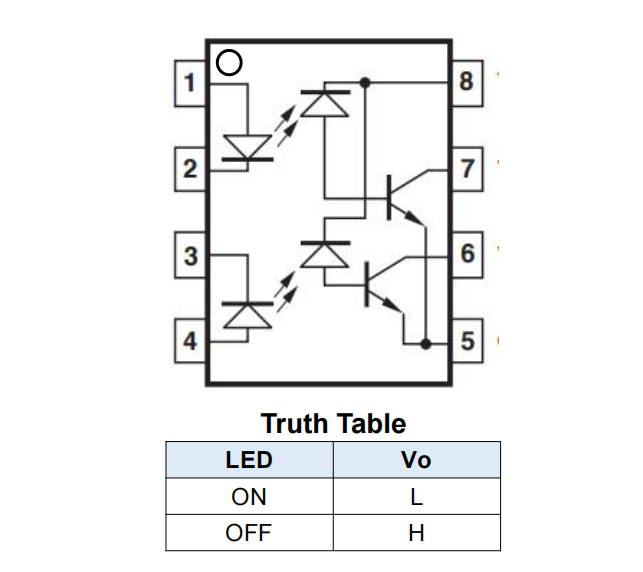

引脚配置和真值表

ICPL-053X-1

光耦 - ICPL-053X的特性:

TTL兼容

高密度封装

3 MHz带宽

开集电极输出

保证在-40°C至+85°C温度范围内的交流和直流性能

可触发输出(仅限单通道产品)

安全认证:UL、VDE、CQC

光电耦合器 - ICPL-053X的应用:

隔离线路接收器

计算机外围设备接口

微处理器系统接口

模数/数模转换的数字隔离

开关电源

仪器输入/输出隔离

地回路消除

安芯微在国产光耦合器领域颇有建树,技术以及产品方面已经很完善,如果想了解更多光耦合器的技术资料,请登录工采网官网进行咨询。
