高隔离光电耦合器通过电-光-电转换实现信号传输，其核心原理基于光电效应：
输入信号转换：输入电信号驱动发光器件（如发光二极管），将其转换为光信号。
光信号传输：光信号通过透明绝缘介质传递至受光器件（如光敏二极管、光敏三极管）。
输出信号转换：受光器件将光信号转换为电信号并放大输出，完成电隔离传输。
关键特性：
电气隔离：通过光信号作为媒介，完全切断输入与输出电路的直接电气连接，避免高压窜扰或地线干扰。
高可靠性：采用密闭封装结构，确保光信号传输稳定，适用于工业控制、医疗设备等对信号隔离要求高的场景。
广泛应用于工业控制系统、通信系统、电源管理等领域，例如在高压设备与低压信号电路之间实现有效隔离，保障信号传输的准确性和设备安全性。

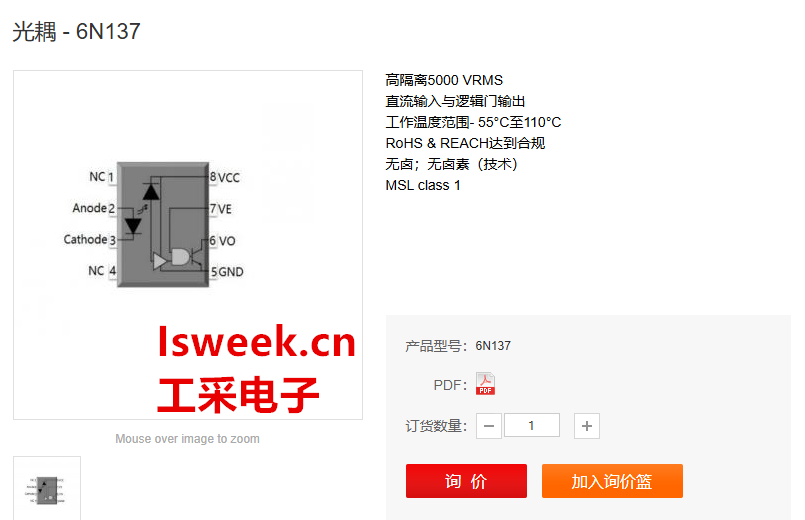

工采网代理的光耦合器 - 6N137系列采用砷化铝镓红外发光二极管作为发射器，该发射器通过光学耦合方式与硅高速集成光电探测器逻辑门相连，并配备具有不同引脚配置选项的塑料DIP8封装，其输出端具有频闪功能。

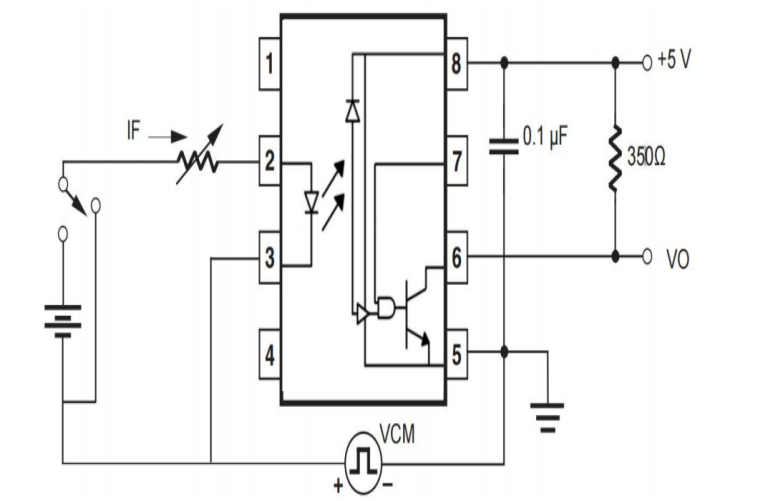

抗扰度测试电路：
光耦 - 6N137的特性：
高隔离度5000 VRMS
带逻辑门输出的直流输入
工作温度范围- 40°C至100°C
REACH合规性
无卤素（可选）
MSL class 1
监管审批（待批准）
-UL - UL1577
-VDE - EN60747-5-5(VDE0884-5)
-CQC - GB4943.1
光电耦合器 - 6N137的应用：
接地回路消除
LSTTL到TTL、LSTTL或CMOS
线路接收器，数据传输
数据复用
开关电源
脉冲变压器更换
计算机外围接口
安芯微在国产光耦合器领域颇有建树，技术以及产品方面已经很完善，如果想了解更多光耦合器的技术资料，请登录工采网官网进行咨询。
