光电耦合元件(Opto-isolator,或optical coupler，缩写为OC），亦称光耦合器或光隔离器以及光电隔离器，简称光耦。光电耦合元件是以光作为媒体来传输电信号的一组装置，其功能是平时维持电信号输入、输出间有良好的隔离作用，需要时可以使电信号通过隔离层的传送方式。
光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

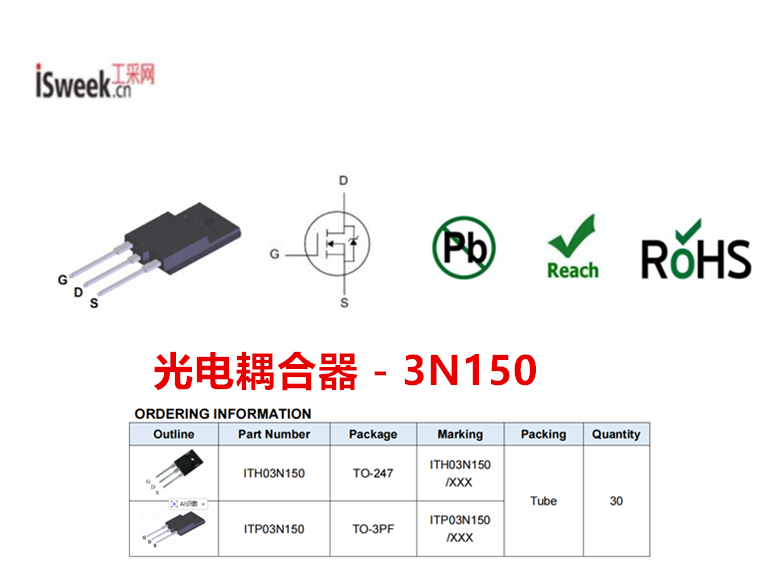

工采网代理的光耦合器 - 3N150由砷化镓红外发光二极管和集成的高增益、高速光电探测器组成。该器件采用TO-247和TO-3PF两种封装。光电探测器内部配备有法拉第屏蔽，确保了±20 kV/us的共模瞬态抗扰度。3N150适用于适配器或SMPS备用电源的直接栅极驱动电路。
在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。
光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。
光耦 - 3N150的特性：
通过无铅认证
RDS（导通）型，典型值=5.4 Ω@VGS=10V
低栅极电荷较小化开关损耗
快速恢复体二极管
BVDSS：1500V
工作温度范围：-55℃~+150℃
功率消耗:186W
光电耦合器 - 3N150的应用：
适配器
充电器
SMPS备用电源
安芯微在国产光耦合器领域颇有建树，技术以及产品方面已经很完善，如果想了解更多光耦合器的技术资料，请登录工采网官网进行咨询。
