光电耦合器通过“电—光—电”转换实现信号传输，核心是利用光媒介在输入与输出电路间建立电气隔离。 输入端电信号驱动发光源发光，光信号穿过绝缘层被受光器接收并还原为电信号，从而阻断直接电气连接。
信号转换：
电变光：输入端加上电信号后，内部发光二极管（LED）流过电流并发出红外光，光强随电流大小变化。
光变电：光线穿过透明绝缘介质照射到光敏器件（如光敏晶体管）上，因光电效应产生光电流，经放大后从输出端引出。
全程隔离：整个传输链路仅依靠光线交互，输入输出间无导电通路，实现完全的电气隔离。

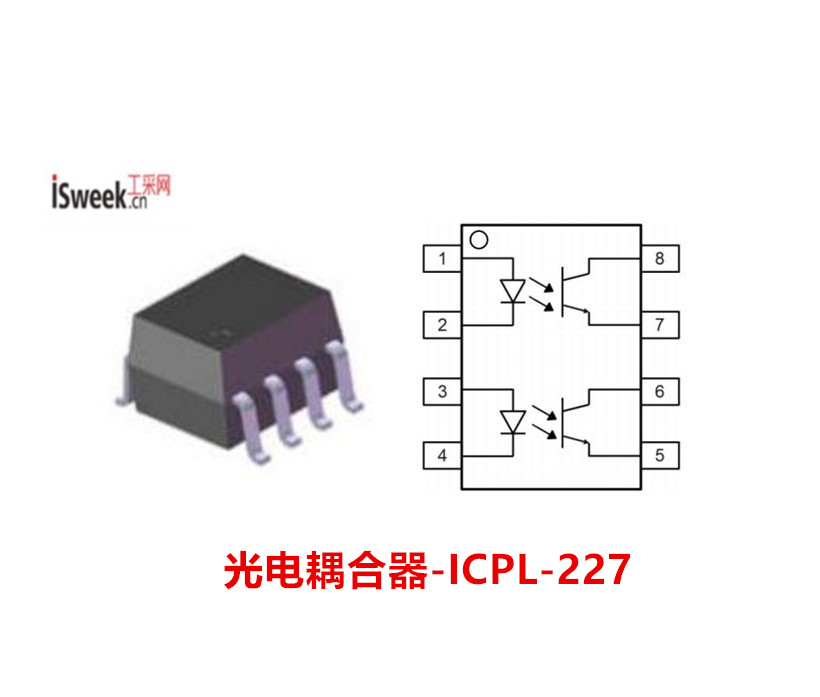

工采网代理的ICPL-227是一款高性能光耦合器（光耦），采用坚固的双模塑结构（Double Mold Structure），具有稳定的隔离特性。该器件内部集成砷化铝镓（AlGaAs）红外发射二极管与硅平面光电晶体管探测器进行光学耦合，封装为塑料SOP-8形式，并提供多种引线形成选项。
ICPL-227系列提供多种引脚成型选项（如表面贴装SM或通孔SL），订货代码通常包含封装、环保等级（无卤/无铅）、CTR等级及性能级别标识。标准包装为13英寸卷带，每卷数量为2000单位。详细选型需参考订单信息表以确认具体后缀含义。

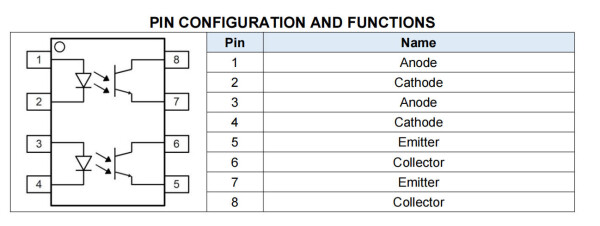

PIN配置与功能：
光耦 - ICPL-227的特性：
直流输入、晶体管输出。
高隔离电压：提供3750 VRMS的隔离能力，确保输入与输出端的安全电气隔离。
宽工作温度：支持-40°C至110°C的工业级温度范围，适应严苛环境。
电流传输比 (CTR)：提供多种等级选项（A/B/C或无分级），CTR范围覆盖80%至600%，满足不同电路增益需求。
合规认证：通过UL (UL1577)、VDE (EN60747-5-5)及CQC (GB4943.1) 等多项安全认证，且符合RoHS、REACH及无卤素标准。
光电耦合器 - ICPL-227的应用：
开关模式电源 (SMPS)
可编程控制器 (PLC)
家用电器
办公设备
安芯微在国产光耦合器领域颇有建树，技术以及产品方面已经很完善，如果想了解更多光耦合器的技术资料，请登录工采网官网进行咨询。
