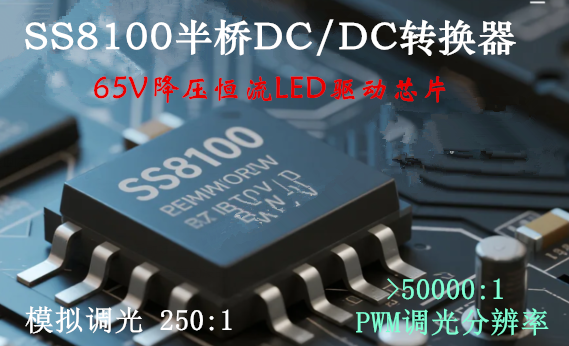

SS8100是一款高效率、高精度、大电流的降压型半桥DC/DC转换器驱动芯片,专为LED照明应用设计,采用eTSSOP-16封装;具备超过15A大电流输出能力、高达50000:1PWM调光性能、以及全面的保护机制,为舞台照明、汽车照明、影视灯光等领域提供优质驱动解决方案。
SS8100采用同步模式和异步模式两种工作模式,输入电压范围为8V~65V,其最大输出电流可达25A,芯片内置迟滞式恒定关断时间工作模式,无需外部补偿电路,其PWM调光分辨率远高于传统方案的200K:1,可实现更精细的亮度调节,此外其低灰度调光特性有效避免了LED闪烁和抖动问题,提供更自然的视觉体验。
产品主要特点:
1、输出能力:
■> 15A 持续输出电流: 可驱动大功率LED灯串或模组。
■宽输入电压范围 (8V - 65V)兼容多种电源系统,如12V/24V汽车电气系统、48V工业电源等。
■高效率: 在典型工作条件下(如Vout≈34V, Iout=12.3A, Vin=48V)效率可达94.8%以上。
2、领先的调光性能:
■模拟调光比 (250:1): 通过IADJ引脚电压调节输出电流和OCP阈值。
■超高PWM调光分辨率 (>50000:1): 实现极其平滑、无闪烁的调光效果,尤其擅长表现极低亮度的精细变化(低灰),解决了低灰度下的抖动和闪烁问题。
■PWM与线性调光并存: 可通过DIM引脚输入PWM信号进行数字调光,同时IADJ支持模拟调光,两者可独立或组合使用,提供灵活的亮度控制方案。
3、简化设计 & 稳定工作:
■迟滞式恒定关断时间控制: 无需复杂的外部补偿网络,简化电路设计,提高系统稳定性。
■优异的线性度与恒流特性: 输出电流精度高(在Vout=44V时,不同输入电压下电流波动小于±1.5%)确保LED亮度均匀一致。
4、灵活的工作模式:提供同步整流和异步整流两种架构的参考设计,用户可根据成本、效率、散热等需求灵活选择。
在保护功能方面,SS8100集成了欠压锁定保护(UVLO) 、过热保护、LED开路/短路保护及输出欠压保护,确保在极端条件下仍能稳定运行,在舞台照明中,SS8100可驱动多路高功率LED灯具,满足动态调光需求;在汽车照明中,其宽电压输入(8V~65V)兼容多种电池供电系统。
应用领域:
√专业舞台照明: 高亮度、精准调光、无闪烁是核心要求。
√汽车照明 (前照灯/尾灯/内饰): 宽输入电压适应汽车环境,高可靠性保障安全。
√影视拍摄灯光: 需要高质量的连续调光和稳定的光输出。
√高亮度投影仪光源: 驱动大功率LED光源,要求高效率和高稳定性。
√工业级LED照明: 应对严苛的工业环境,需要宽电压输入和完备保护。
SS8100一款集大电流输出、超高精度调光、高效率转换以及多重保护机制于一体的LED驱动芯片,其迟滞控制模式简化设计,并提供同步/异步两种架构选择,为开发高性能、高可靠性的专业照明系统提供了强大的核心驱动力,更多详细资料可联系工采网“在线客服”
