浮动式电流驱动集成电路的核心原理是通过自举悬浮电源实现高侧开关管的驱动,解决传统驱动电路因接地问题导致的无法直接供电的难题。
在半桥、Buck等拓扑结构中,高侧开关管的源极(S极)与输入电源的地之间存在电压差,导致无法直接用常规电源驱动。悬浮驱动通过自举电容和二极管在高压侧形成浮动电源,当高侧开关管需要开通时,通过电容放电为其提供驱动能量。
技术要点:
电平位移:通过内部电路将控制信号电压抬高至高于输入电源的电平。
悬浮地设计:使驱动电路的参考地与主电路地隔离,避免共地干扰。
保护机制:包含过流检测、欠压封锁等功能,防止桥臂直通或器件损坏该技术广泛应用于高压、高频开关电源场景,如半桥变换器、同步整流Buck电路等。
工采电子代理韩国Wellang的LED驱动芯片 - DT3100是一个浮动电流驱动器IC,用于调节流经LED串的电流。DT3100的应用与LED串串联或并行配置。DT3100可以作为电压控制的电流源、电流调节器或截止器工作。适用于采用周期性交流电压源的应用。PCB的布局也非常灵活,以满足各种形状的要求。特别适用于替代白炽灯和线性型荧光灯。DT3100提供了CS和VS针脚之间短路的关键保护功能,以保护LED串和DT3100本身不被烧坏。DT3100有SOT-89-3L软件包。
DT3100监控CS和VS引脚之间的电压、VCS-VS,以确定短路情况。如果VCS-VS低于200 mV,DT3100将该状态判定为短路,并将其驱动电流调节为50 mA,以保护LED串和DT3100自身不被烧坏。
当DT3100的温度上升到160 oC时,就满足了过温保护条件。然后DT3100将其驱动电流调节为35 mA,温度滞后为70℃。在下一个交流循环中恢复温度滞后,因此,驱动电流恢复到由RCS电阻确定的电流。

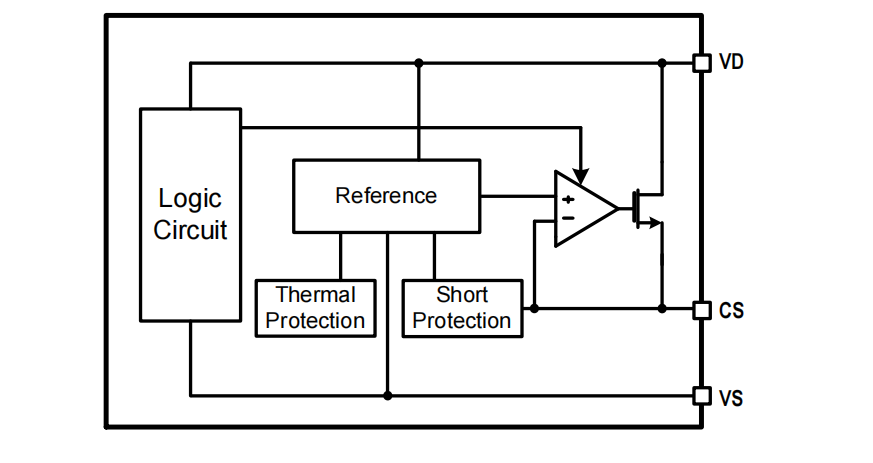

结构图:
LED驱动芯片 - DT3100的特性:
LED的浮动电流驱动器IC照明
大电流驱动能力:较大150 mA
无电解电容器,电感器元件
高功率因素
低总谐波失真
柔性PCB布局
与三角形调光兼容
短路保护
热防护
LED驱动IC - DT3100的应用:
交流LED灯应用
灯泡/灯管/筒灯/吸顶灯/平板LED照明
韩国Wellang在LED驱动领域深耕多年,是该领域的佼佼者,想了解更多LED驱动芯片技术应用,请登录工采网进行咨询。
