LED驱动器的核心工作原理是将输入电源（交流或直流）转换为稳定可控的直流电流，通过恒流控制、电压调整及保护机制确保LED安全高效工作。LED的亮度由电流而非电压决定，驱动电路通过采样电阻实时监测输出电流，与预设值比较后，调节开关管（如MOSFET）的PWM脉冲宽度或频率，动态稳定电流。恒流精度通常需达到±5%以内，避免因LED正向压降（VF）波动导致亮度不均。
控制输出电压不超过LED灯串的较大耐压值，防止击穿。内置过压（OVP）、过流（OCP）、短路及温度保护机制，异常时切断电源或调整工作状态。
MiniLED主要以背光形式为主，依旧没有摆脱LCD屏幕的范畴。而LCD屏幕能够实现发光的主要原因，在于拥有一个由很多LED灯珠组成的背光模组。MiniLED简单的理解，就是将LCD背光模组中的灯珠缩小到50-200微米。这样的尺寸可以使面板容纳下更多的灯珠数量，从而带来了亮度和对比度的显著提升。
工采网代理台湾旺泓的Mini背光 - WH5097D，是一个4通道的迷你LED驱动器，设计用于驱动2D-背光显示器，它可以支持12位的PWM。有了适当的定时控制，WH5097D可以实现直接驱动或扫描型驱动方法。该设备在每个通道上可提供高达30 mA的连续电流。WH5097D采用专有的接口协议和自寻址算法，使BLU（背光单元）上的每个WH5097D被赋予一个地址，以便与背光定时控制器（BCON）通信。包括全保护，如内置LED开/短检测和热关闭。
WH5097D是一款专为驱动本地调光显示屏设计的四通道LED驱动器。该器件可安装在对应LED区域附近（甚至直接嵌入其中），从而实现主动矩阵结构。配合专用BCON（背光时序控制器）芯片使用时，这种全新背光解决方案架构具有诸多优势：不仅采用纤薄机械设计，还能简化PCB/背光单元布线，并大幅降低控制板与背光单元之间的连接复杂度。
通过BCON发出的相应指令，系统可实现直接驱动和扫描LED两种驱动模式。在扫描模式下，BCON支持调节扫描行数，并具备频率倍增功能。直接驱动模式下，基于16Mhz内部振荡器和背光帧率，较大支持64倍频增。

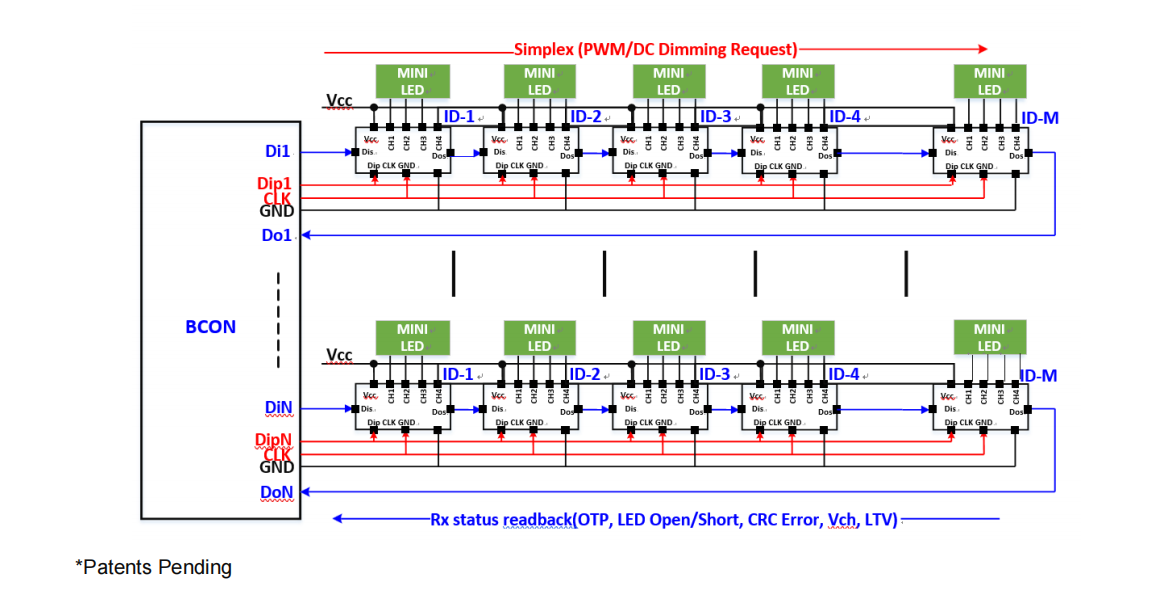

典型应用图：
电源电压：VDD 3.0V ~ 5.5V
主动模式电流：450uA（类型）
内部OSC，高达16MHz
4个高精度电流汇（I型电流汇）
故障电压> 40V
驱动电流范围：（0.5~5 mA）、（1.0~10 mA）、（2.0~20 mA）和（3.0~30 mA）
12位真实亮度控制分辨率，PWM调光在32 kHz（含抖动）
在MiniLED背光领域，台湾旺泓便是其中的佼佼者之一。了解更多关于台湾旺MiniLED背光的技术应用，请登录工采网官网进行咨询。
