声音采集编解码器的工作原理主要涉及将模拟声音信号转换为数字信号（编码），以及将数字信号还原为模拟信号（解码）的过程。以下是具体工作原理：
模拟信号转换为数字信号（编码）：
声音采集：通过麦克风等设备将声音转换为连续的模拟电信号（如压力变化）。
量化与编码：
将模拟信号按固定时间间隔（如每秒44100次）取样，得到离散样本。
对每个样本的幅度进行量化（如将连续电压值映射到离散的数值）。
通常采用脉冲编码调制（PCM）将声音样本转换为二进制数据流。
数字信号处理（压缩编码）
声道编码：将双声道合并为单声道或保留立体声信息。
帧同步编码：通过添加冗余数据提高抗丢包能力（如RED、FEC技术）。
数字信号还原（解码）
解码过程：将压缩的数字信号恢复为原始样本数据。
数模转换：通过数模转换器将二进制数据转换为连续的模拟电信号。
由工采网代理的ADC芯片 - CJC6808是一个专门为便携式音频产品设计的低功率音频编解码器。采用QFN48封装；它的特点，性能和低功耗，使它成为理想的音乐播放器和音乐信号接受者。其工作电压模3.0V～3.6V数1.7V～3.6V。支持从16-32位的数字音频输入字长和从8kHz到96kHz的采样率。线路电平输出还提供了防重击静音和电源上/下降电路。
该编解码器包括6条线和麦克风输入，从车载DAC的线输出，一个晶体振荡器，可配置的数字音频接口和2线或3线MPU控制接口的选择。它完全兼容，是一系列行业标准微处理器、控制器和DSP的理想合作伙伴。
音频芯片 - CJC6808包括6个ADC和2个DAC以及静音功能、可编程线电平音量控制和适用于电子麦克风的偏置电压输出；立体声24位多位西格玛增量ADC和DAC用于过采样数字插值和抽取滤波器。
CJC6808还包括一个PLL，可以产生11.2896MHZ的时钟。这样只需要12.288 mhz的晶体，不需要更换晶体。当音乐响起时，一个sar adc也会被放入来唤醒芯片。该设备通过2线或3线串行接口进行控制。该界面提供了访问所有功能，包括音量控制，静音，去强调和广泛的电源管理设施。

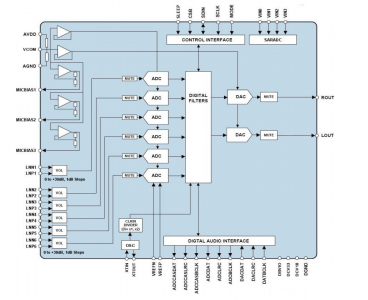

结构图：
编解码器 - CJC6808的主要特点：
◆音频性能：
- ADC信噪比95 dB（A”加权）在3.3V
- DAC信噪比98 dB（A”加权）在3.3V
◆ADC和DAC采样频率：8 kHz-96 kHz
- ADC : 16K 32K
- DAC : 8K 32K 44.1K 48K 88.2K 96K
◆可选择的ADC高通滤波器
◆可编程ALC /噪声门
◆2线或3线MPU串行控制接口
◆可编程的音频数据接口模式
- I2S，左，右，这是正确的
- 16/20/24/32 bit Word DAC长度
-主手或从手时钟模式
- ADC的级联TDM接口
◆传声器差分输入
在国产音频ADC芯片领域，武汉光华芯生产的国产ADC芯片便是其中的佼佼者。了解更多关于武汉光华芯国产音频ADC芯片的技术应用，请登录工采网官网进行咨询。
