LED驱动器的工作原理主要涉及将交流电（AC）或直流电（DC）转换为稳定的直流电（DC），并控制电流和电压以驱动LED。
以下是具体分类及原理：
交流驱动器：交流驱动器需先将交流电整流为直流电，再通过PWM（脉冲宽度调制）或线性调节等方式控制电流。典型应用包括可控硅调光器，通过调节电流实现0-100%无闪烁调光，支持220V交流输入和25W输出功率。
直流驱动器：直流驱动器直接将低压直流电转换为恒流源，确保LED在安全电流下工作。
混联LED布局：在需要高亮度或大功率场景中，采用串并联混合布局平衡电压和电流分布，通过维持电流补偿模块确保可控硅导通稳定性。
工采网代理的LED驱动芯片 - WD15-S30A是一款支持四档调光的交流直驱LED驱动芯片，通过整流后的交流电压可驱动多组串联LED。该芯片仅需少量外接元件即可实现，极大简化了设计流程。其具备更强的LED电流承载能力，并可通过外部电阻调节工作电流。这款芯片能助力工程师打造卓越的LED照明产品，在节能环保、设计优化、成本控制等方面表现优异。
WD15-S30A是4步LED照明驱动器IC，它控制恒定的LED电流调节，以便通过由高压FET组成的内部4步步骤来控制LED照明系统的亮度。恒定的LED电流调节值可由外部电阻器控制。LED电流可通过RCS引脚设置。
WD15-S30A有两种超温保护模式，可通过OTP_MD引脚进行选择。
当OTP_MD引脚打开时，过温保护将在自动恢复模式下运行。WD15- S30A在其结温度高于160°C时使所有led关闭。当连接温度低于过温保护的温度滞后时，WD15-S30A将自动重新启动正常运行。

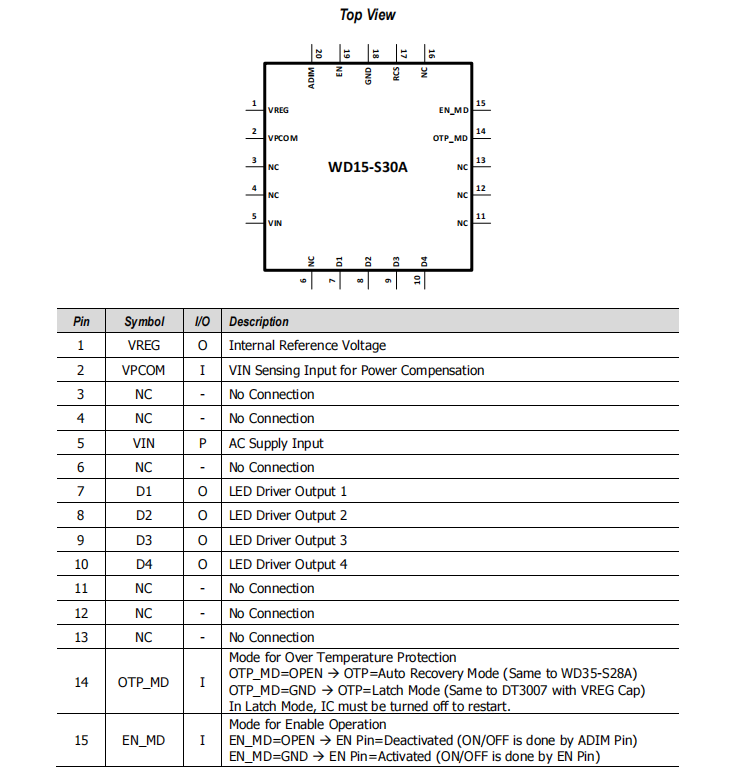

封装详情：
LED驱动IC - WD15-S30A的特性：
LED直接从交流线的驱动器
宽输入范围： 90VAC~305VAC
恒流驱动，内部有4个步骤
可调驱动电流
与模拟调光兼容
含功率补偿功能
优秀的功率因数> 0.9
较低的总谐波失真为<15%
超温保护
OTP模式可选择：自动恢复或锁存器
EN pin模式可选：EN pin激活或停用
EMI安全操作
热增强QFN 20针
韩国Wellang在LED驱动领域深耕多年，是该领域的佼佼者，想了解更多LED驱动芯片技术应用，请登录工采网进行咨询。
