SS8102是一款高效率降压型同步半桥 DC‑DC 恒流LED驱动控制器，支持25A输出驱动能力，采用迟滞恒定关断时间控制架构，无需外部环路补偿，芯片同时支持同步整流、异步整流两种工作模式；具备PWM+模拟IADJ双重调光，PWM调光分辨率可达100000:1，模拟调光比 250:1，针对低灰度场景算法优化，有效解决灯光低亮度下闪烁、抖动问题。
该芯片支持8V-45V的输入电压范围，eTSSOP‑16带散热焊盘封装，恒流阈值支持采样电阻、模拟电压两种设置方式，开关频率可通过外部 RC灵活配置，此外SS8102LED驱动芯片还集成 UVLO 欠压、OCP 过流、OTP 过热、LED 开路、输出欠压多重保护，非常适合舞台影视灯光、工业激光光源、大功率 LED 照明、车载特种照明等大电流恒流应用。
产品特点
■ 最大25A大电流驱动能力，适配大功率 LED、激光负载
■ PWM调光分辨率＞100000:1，模拟调光比 250:1，低灰度无闪烁抖动
■ 迟滞恒定关断时间控制，无需环路补偿，瞬态响应快，外围极简
■ 支持同步整流 / 异步整流两种架构，硬件可灵活选配
■ 双重调光：DIM 引脚PWM数字调光+ IADJ引脚模拟线性调光，可独立控制输出电流
■ 输出恒流设置双方案：采样电阻 Rcs、IADJ 模拟电压两种方式配置限流点
■ 开关工作频率可通过 COFF 引脚外接 RC 组件自由调整
■ 输入电压 8V‑40V，最大绝对耐压 45V，宽电源适应性强
■ VDR 内置 5V LDO 输出，可给外部周边电路供电
■ nFAULT 开漏故障告警引脚，异常状态上报主控 MCU
■ 完整保护集合：UVLO 欠压锁定、过流保护、过热 OTP、LED 开路、输出欠压保护
■ eTSSOP‑16 封装，底部 EPAD 散热焊盘，大电流工况散热优异
■ ESD 防护：HBM±2kV / MM±400V / CDM±1500V
■ 工作环境温度‑40℃ ~ +105℃，结温最高 150℃

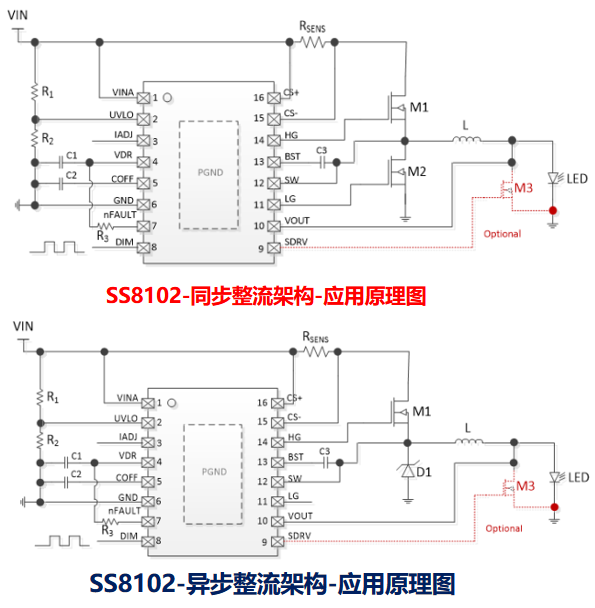

典型应用电路
应用领域
● 舞台灯光、影视拍摄大功率 LED 灯具
● 工业半导体激光恒流驱动电源
● 工业大功率 LED 照明光源
● 特种车载大功率 LED 照明设备
● 大功率 LED 模组恒流驱动板
SS8102是一款功能强大、性能稳定的LED调光驱动IC，适用于各种灯光应用场景，提供高效、精准的调光控制方案；配套完整规格手册、同步+异步两套标准原理图、封装尺寸图纸、PCB 散热布线指南，覆盖硬件选型、Layout、整机调试完整开发链路，如需技术资料、申请样品、对接舞台灯光 / 激光电源整机方案定制，可联系工采网“在线客服”。
