D类音频功率放大器通过控制开关元件的通断来放大音频信号，其核心工作原理如下：
PWM信号生成：输入的音频信号与三角波进行比较，生成脉宽调制（PWM）信号。信号幅度越大，PWM信号的脉宽越长；信号幅度越小，脉宽越短。
H桥电路驱动：生成的PWM信号通过H桥电路控制大功率开关管的通断。H桥由4个大功率CMOS开关管组成，轮流导通以控制电源向负载输出电流。
LC滤波输出：H桥输出的PWM信号经LC滤波器后，电感电容通过充放电效应将高频脉冲转换为平滑的音频电流，驱动扬声器。
稳压电源需求：由于H桥直接连接非稳压电源，需在末级使用稳压电路确保输出电压稳定。输入信号稳定性越高，稳压需求越低。

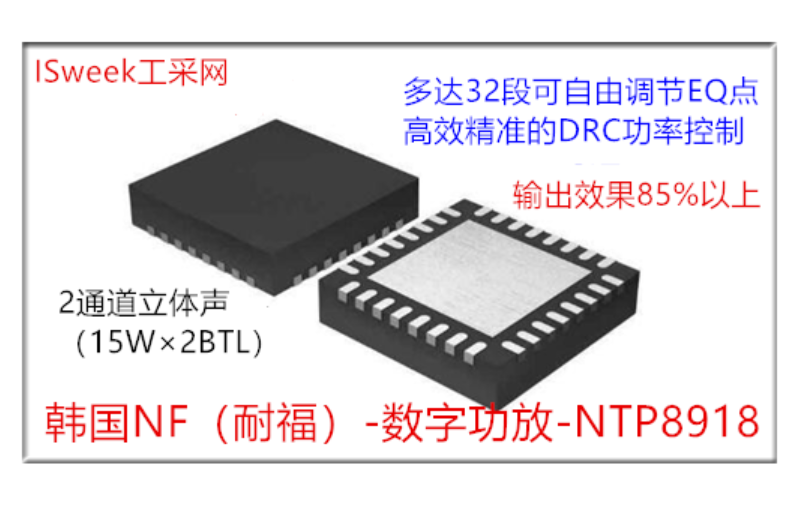

由工采网代理的NTP8918是一款高性能、高保真功率驱动集成全数字音频放大器；内置DSP采用I2S输出；可提供2x15W的输出（BTL模式）或者30W的单通道输出（PBTL模式）具备可靠性高、功率足、音色出众、适应能力强等优势。
该音频功放芯片工作电压范围：5V～28V；采用QFN40封装；支持4Ω扬声器，输出效率85％以上；拥有多达32段可自由调节EQ点和高效精准的DRC功率控制；同时带有IIS SDATA的反馈输出，适合AI底噪消除。
芯片内部设置有完善的保护机制，且拥有降噪工艺、3D环绕、ASRC等功能；极宽的功率频带与极高的转换速率使之音色温暖柔和且越发耐听。
另外，NTP8918具有功率限制功能，一种是限幅功能，在输出端限制一定的输出幅度，使其不损坏喇叭；另一种为防失真功能，开启后，可有效改善因输入幅度过大或者电源电压降低造成的破音失真。

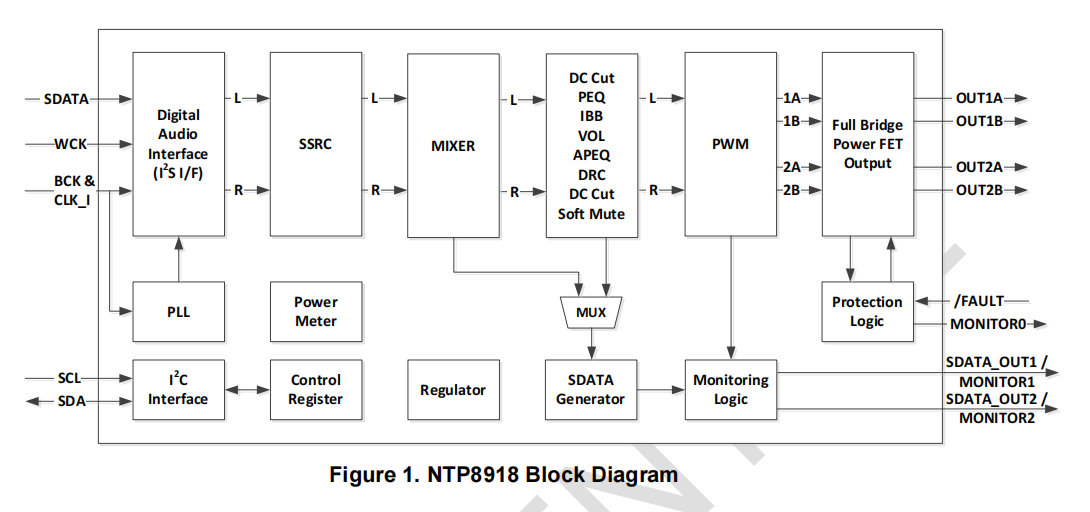

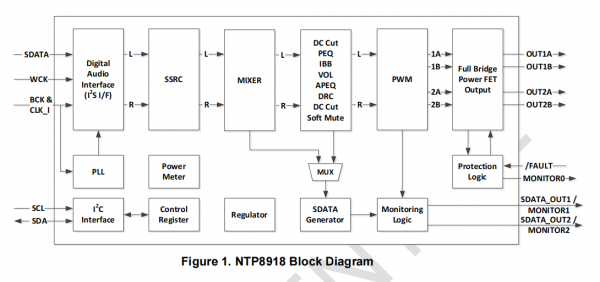

结构图：
数字功放芯片 - NTP8918特性描述：
2通道立体声(15W x 2 BTL)
工作电源电压范围：5V～28V
SDATA Generator (I2S输出)
浮点运算
32个可编程双四分量滤波器：
-扬声器补偿
-低通滤波器，高通滤波器，直流切断
-参量均衡器
IBB(智能低音增强)
3波段动态范围控制；DRC控制；音量控制
保护电路：
-OCP(过流保护)
-OTP(超过温度保护)
-UVP(低压保护)
Vol/软静音/功率计/NS降噪
智能PWM开关打开/关闭
在国内越来越多的音箱领域中采用韩国NF的音频数字功放芯片；可广泛应用于家庭影院、KTV、AI智能音箱等等场所；多款不同功率型号可选；并提供原厂技术支持；联系“在线客服”可获取相关PDF规格书、询价单，申请样品等。
