刷式直流电机驱动器由定子、转子和电刷三部分组成。定子产生固定磁场，转子携带电流在磁场中受力旋转，电刷则负责将直流电源引入转子绕组，实现电流换向。当电流通过转子绕组时，会在磁场中受到安培力的作用，从而驱动转子旋转。
刷式直流电机驱动器的结构相对简单，但具有较高的效率和可靠性。其中，电刷是实现电流换向的关键部件，通常由碳材料制成，具有良好的导电性和耐磨性。此外，直流有刷电机还具有启动转矩大、调速范围广等优点，使其在各种应用场合中具有广泛的适用性。
在刷式直流电机驱动器运行过程中，电流需要不断换向以保持转子的连续旋转。这一过程是通过电刷与换向器的配合来实现的。换向器通常由多个铜片组成，与转子绕组相连。当转子旋转到一定位置时，电刷会接触到下一个铜片，从而实现电流的换向。这种设计使得直流有刷电机能够平稳、高效地运行。

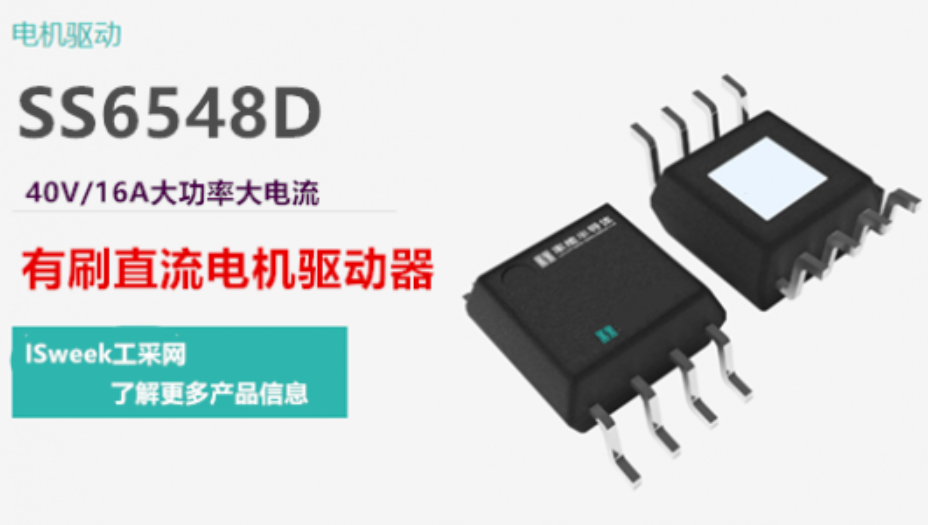

工采电子代理的SS6548D是一款刷式直流电机驱动器，专为工业及消费电子设计的40V/16 A大电流直流有刷电机驱动芯片，采用带散热盘的DFN5*5封装，支持40V电压应用，内置电流调节将电机电流限制到预定较大值，H桥由两路逻辑输入控制, 内置低导通内阻的P+N沟道MOSFET；适用于健身器材，智能化办公，智能家具，按摩椅，工业设备及其它机电一体化电机。
能够在宽电压范围（6.5 V ~ 40 V）内提供持续8 A、峰值16 A的电流输出，并通过低导通电阻（典型 45 mΩ）实现高效能驱动,支持PWM调速（0-50kHz）和低功耗休眠模式（待机电流仅1μA）适用于对功率密度和系统可靠性要求较高的场合。
SS6548D可通过对输入进行脉宽调制来控制电机转速，如果将逻辑输入设置为低电平，则芯片会进入低功耗休眠模式，此外针对故障和短路问题提供了全面保护，包括欠压锁定（UVLO），过流保护(OCP)及过热保护(OTP)其高达16A的峰值输出电流和8A持续电流能力，结合全面的保护功能与灵活的PWM控制，可提供高效电机驱动解决方案。
内置0 50 kHz PWM 控制接口，支持正转、反转、制动及滑行四种工作模式，满足精确调速需求，双路H桥结构，采用P+N MOS 组合的两对低内阻 MOSFET，实现高效电流驱动并降低导通损耗，内置电流限制功能。

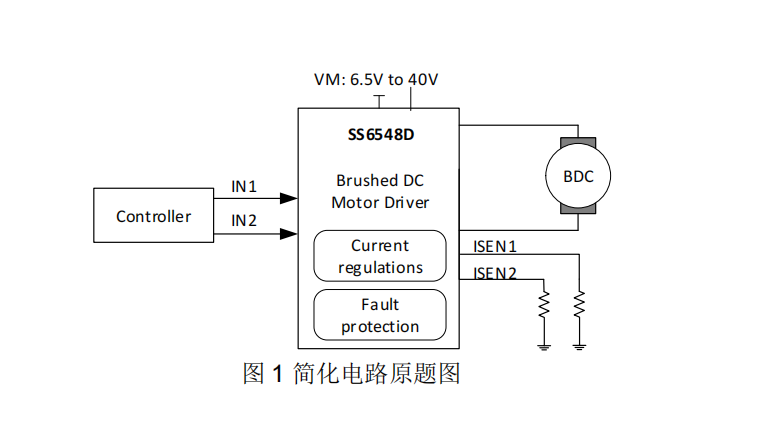

典型电路应用图：
马达驱动芯片 - SS6548D的特性：
独立的H桥驱动，驱动一个直流电机、步进电机的一个绕组或者其它负载
宽工作电压范围：6.5V～40V
RDS(ON)(HS+LS)(典型值)：45mΩ
驱动能力：持续电流8A，峰值16A
PWM（脉宽调制）控制接口
集成电流调节功能
低功耗休眠模式
集成保护特性：
- VM欠压锁定
- 过流保护 (OCP)
- 过流重启功能
- 热关断 (TSD)
- 故障自恢复
SS6548D凭借其高电流输出、低导通损耗及全保护集成的特性，显著简化了大功率直流电机的驱动设计。无论是工业设备的强鲁棒性需求，还是消费电子的低功耗场景，该芯片均能提供可靠高效的解决方案，欢迎咨询工采网“在线客服”获取产品详细资料。
