立体声解码器的工作原理是将接收到的立体声复合信号分离出左（L）和右（R）声道的音频信号，以实现立体声播放。其核心基于导频制调频立体声广播系统，主要流程如下：
信号接收与分离：解码器首先接收包含主信道信号（M = L + R）、副信道信号（S = L - R，已调制在38kHz副载波上）和19kHz导频信号的复合信号。通过低通滤波器提取出主信道信号（L + R），并通过带通滤波器提取出38kHz的副信道信号（L - R）。
导频信号恢复与同步：利用选频电路从复合信号中提取出19kHz的导频信号。此信号作为参考，通过锁相环（PLL）技术倍频生成一个与发射端完全同步的38kHz本地副载波。
副信道解调：将提取出的38kHz副信道信号与本地恢复的38kHz同步副载波输入到平衡解调器（或称为环形检波器）中。经过解调，即可还原出原始的差信号（L - R）。
工采网代理的CJC8990是一款专为便携式数字音频应用设计的低功耗、高品质立体声编解码器。该设备集成了完整的接口，可连接单个立体声耳机或线路输出端口。由于无需单独的耳机放大器，外部组件需求大幅降低。先进的片上数字信号处理技术可实现图形均衡器、3D声音增强以及麦克风或线路输入的自动电平控制。
CJC8990可作为主设备或从设备运行，支持多种主时钟频率，包括USB设备的12MHz或24MHz，以及标准256fs速率（如12.288MHz和24.576MHz）。不同的音频采样率（如96kHz、48kHz、44.1kHz）可直接由主时钟生成，无需外部 PLL 。
CJC8990芯片支持低至1.8V的供电电压，其数字核心可低至1.5V运行以节省功耗，所有电源的较大电压为3V。该芯片的不同模块还可通过软件控制实现断电。CJC8990采用超薄4x4mm COL封装，体积小巧，特别适合手持及便携式设备使用。
CJC8990是一款低功耗音频编解码器，集高品质音频、先进功能、低功耗及紧凑体积于一身。这些特性使其成为MP3和迷你光盘播放/录制设备等便携式数字音频应用的理想选择。该芯片采用24位立体声多比特ΔΣ模数转换器（ADC）和数模转换器（DAC），并配备过采样数字插值与抽取滤波器。

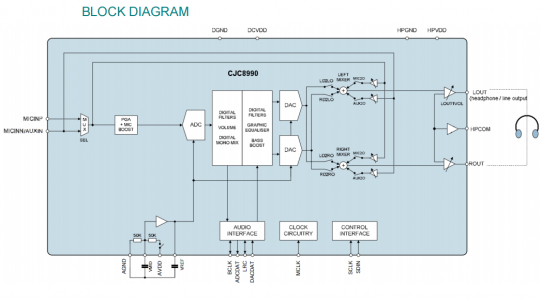

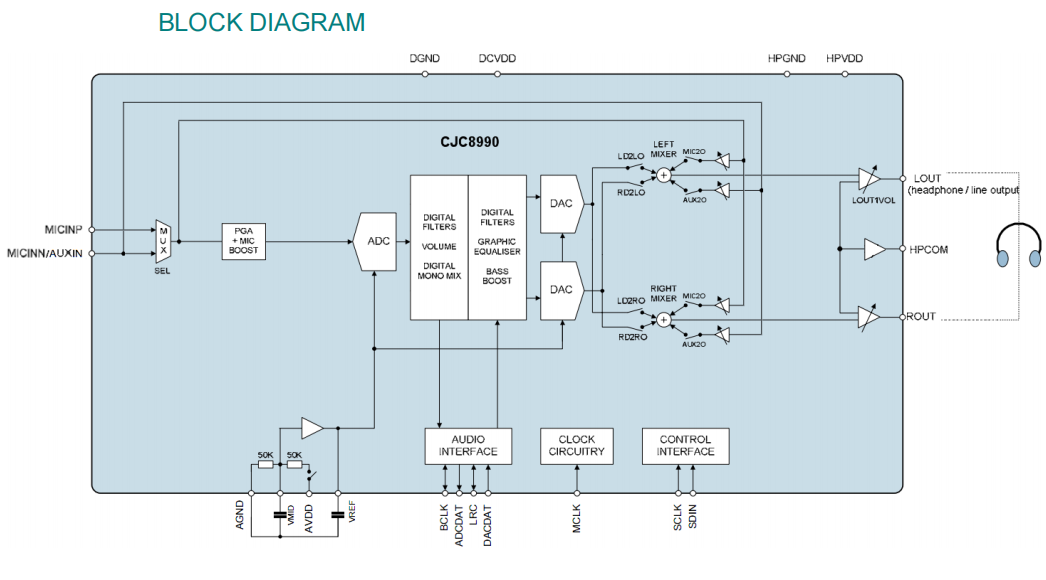

框图：
音频芯片 - CJC8990的特性：
数模转换器信噪比（DAC SNR）91dB（‘A’加权），48kHz频率下总谐波失真（THD）-81.2dB，1.8V
模数转换器信噪比（ADC SNR）92.7dB（A计权），48kHz频率下总谐波失真（THD）-82dB，1.8V
可编程ALC/噪声门
2个芯片上的耳机驱动程序:
-总谐波失真（THD）-74.5dB，信噪比（SNR）91dB， 16Ω负载频率Hz，1.8V
数字图形均衡器
低功率:
-7mW立体声播放（1.8V电源）
-13mW记录与回放（1.8V电源）
低电源电压:
-模拟1.8V至3V
-数字核心：1.5V至3V
-数字输入：1.8V至3V
256fs/384fs或USB主时钟频率：12MHz、24MHz
音频采样率：8, 11.025, 16, 22.05, 24, 32, 44.1, 48,
88.2,96kHz由主时钟内部生成

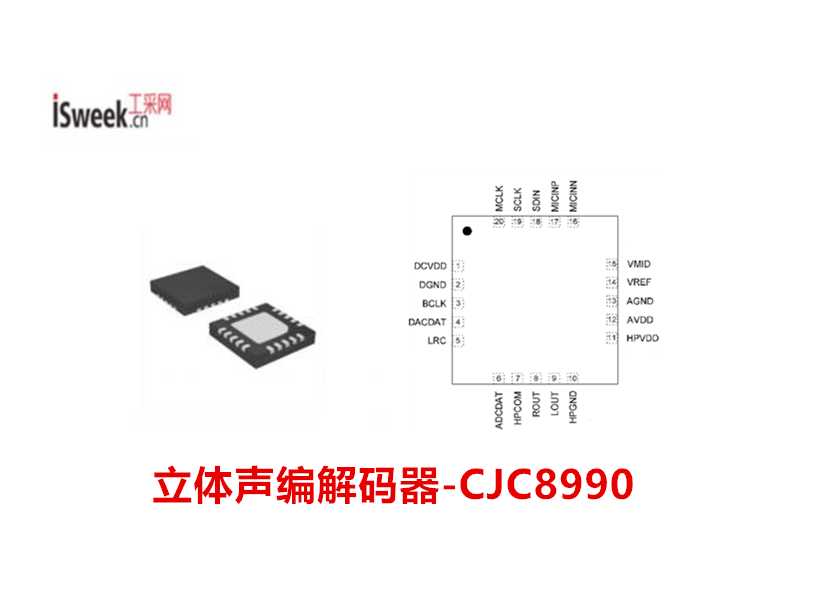

4x4mm COL 封装，体积小巧，适合空间受限的便携设备
Codec芯片-CJC8990以专业音频性能与极致能效，灵活的接口设计（支持I2S、DSP模式）和丰富的数字处理功能，为消费电子厂商提供了高质量编解码器，联系工采网“在线客服”获取PDF规格书、样品与完整方案支持。
