由韩国Wellang公司推出的WD15-S30A是一款集成四段式驱动的交流直驱LED驱动芯片，它能够直接从90VAC至305VAC的宽范围交流线路取电，通过内部集成的4级高压MOSFET对多串LED进行恒流驱动，具有较高的LED电流驱动能力，且输出电流可通过外部电阻调节，为AC直驱LED照明产品提供了高性能、高性价比的解决方案，广泛适配筒灯、吸顶灯、天花灯等主流照明场景。
WD15-S30A兼容模拟调光功能，通过ADIM引脚输入电压实现亮度精准控制，提供4路LED驱动输出（D1~D4）各通道最大驱动电流分别为100mA（D1）、160mA（D2）、200mA（D3）、220mA（D4），可通过RCS引脚精准设定各段电流，满足不同亮度梯度需求，其功率因数（>0.9）和总谐波失真（<15%）能有效降低电能损耗，同时减少对电网的干扰。

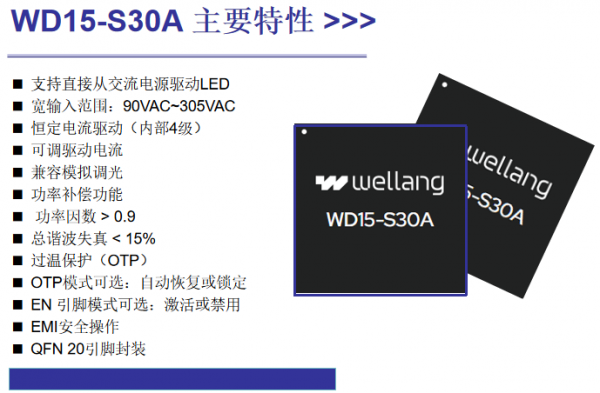

主要特性
■ 交流直驱：直接从交流线路驱动LED
■ 宽输入电压范围：90VAC ~ 305VAC
■ 恒流驱动：内部四段式恒流控制
■ 电流可调：通过外部电阻设定驱动电流
■ 模拟调光兼容：支持模拟调光功能
■ 功率补偿功能：根据输入电压调节电流，保持总功耗稳定
■ 过温保护：支持自动恢复或锁定模式
■ 使能模式可选：可通过EN引脚或ADIM引脚控制开关
■ 良好的EMI性能：安全可靠的电磁干扰表现
■ 封装：散热增强型QFN 20 引脚6mm × 6mm封装

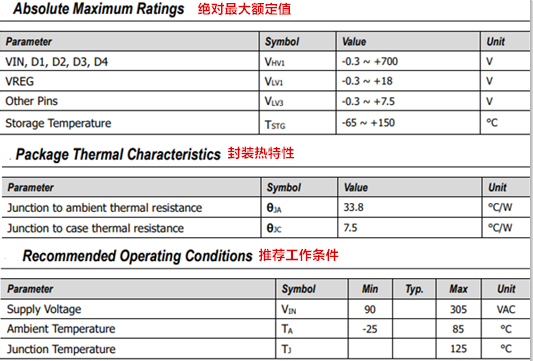

电气特性
偏置电流：600μA（典型）
功率因数：> 0.9
总谐波失真：< 15%
VREG电压：14.8V（空载）
过热关断温度：160℃
各段最大驱动电流：
段1：100mA
段2：160mA
段3：200mA
段4：220mA
应用场景
商业与家居照明：筒灯、面板灯、吸顶灯、灯带。
工业与公共照明：工矿灯、走廊灯、应急照明。
智能照明系统：可与智能模块无缝对接，实现分组、调光、定时等高级功能。

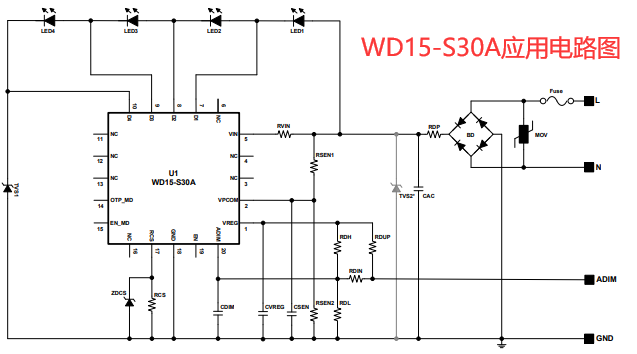

WD15-S30A提供精准适配的LED驱动解决方案，所有产品符合严格的品质管控标准，同时提供完善的技术支持与售后服务，如需获取详细的技术参数、应用电路设计指导或样品申请，可联系ISweek工采网。
