在LED照明领域，如何实现高效、稳定且兼容TRIAC调光的驱动方案，一直是行业重点，韩国Wellang推出的WD15-S30T是一款高性能4步AC直接LED驱动IC，专为满足现代照明应用对能效、成本控制和调光兼容性的多重需求而设计，具备优异的TRIAC调光兼容性、高功率因数和低谐波失真，为LED照明产品提供高效、可靠、经济的驱动解决方案
产品描述

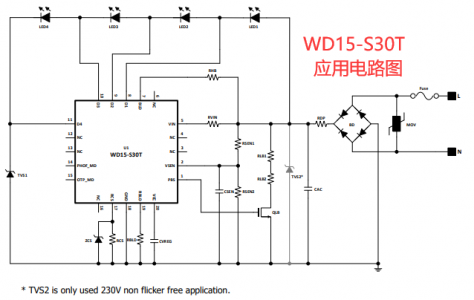

WD15-S30T是一款专为TRIAC调光应用的四段式AC直接LED驱动芯片，采用分段恒流控制技术，可直接从整流后的交流电压驱动多串LED，仅需少量外部元件即可构建完整的LED照明驱动方案;其宽输入电压范围（90VAC 至 305VAC）可实现功率因数 > 0.9，总谐波失真 < 15%。
不同品牌、不同型号的TRIAC调光器对维持电流和锁存电流的要求各不相同，会导致LED灯具出现闪烁、调光范围窄甚至无法调光的问题；WD15-S30T通过内置自适应泄放电流电路与PBS外部MOSFET驱动，精准解决痛点，不仅为TRIAC提供稳定的维持电流，确保调光器在导通后不会误关断；同时，PBS引脚在交流输入上升沿提供约130μs的驱动信号，为外部MOSFET提供充足的锁存电流，确保TRIAC在每次导通时都能可靠触发。
针对TRIAC调光应用，WD15-S30T引入了动态电流缩放技术,当调光角度减小时，芯片通过VSEN引脚实时检测调光深度，并自动按比例降低LED输出电流,这一特性使得灯具的亮度变化曲线能够满足NEMA调光标准，避免因电流下降不足而导致的调光曲线过陡或过缓问题。
主要特点
宽输入电压范围：90VAC ~ 305VAC
四段恒流驱动，内置高压功率管
驱动电流可通过外部电阻调节
各段最大峰值电流：100mA / 160mA / 200mA / 220mA
兼容TRIAC调光器
内置泄放电流电路，提供维持电流
PBS引脚驱动外部MOSFET，提供锁存电流
动态电流调节，满足NEMA调光标准
相位关断模式可选
保护功能
过热保护，模式可选：
自动恢复模式
锁存模式（需断电重启）
EMI安全运行
电气性能
功率因数 > 0.9
总谐波失真 < 15%
热关断温度：160°C
封装
热增强型QFN 20引脚（6mm × 6mm）
热阻：θJA = 33.8°C/W，θJC = 7.5°C/W
主要应用领域
筒灯：提供平滑的TRIAC调光性能
吸顶灯：高功率因数，满足能效要求
面板灯：简洁的外围电路，降低系统成本
其他AC直接驱动LED照明：宽电压输入，适应全球市场
WD15-S30T通过高度集成的4级分段驱动、可编程泄放电流和灵活的TRIAC调光适配功能，为LED照明提供了兼具“高性能、低成本、易设计”的驱动方案。其兼容性强、保护功能完善的特点，尤其适合需通过严格能效与调光标准（如NEMA）的商用和家居照明产品；联系ISweek工采网“在线客服”获取产品更多技术资料与样品支持。
