在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。
在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。
光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。当IF＞0时，在一定的IF作用下，所对应的IC基本上与VCE无关。IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。
工采网代理的ICPL-074L（双通道）是采用SOIC-8封装的25兆位CMOS光耦合器。这些光耦合器采用较新的CMOS集成电路技术，不仅性能卓越，而且功耗极低。ICPL-074L的核心组件包括高速LED和CMOS检测器集成电路。每个检测器都集成了光电二极管、高速跨阻放大器以及带有输出驱动器的电压比较器。

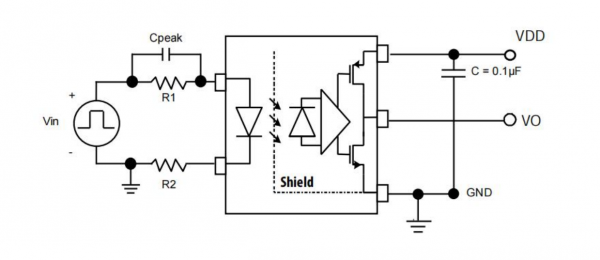

ICPL-074L采用直流驱动，因此无需外部电源。为了限制流经LED的电流，建议在5V输入信号下，将一个210Ω的电阻串联在LED的阳极（即ICPL-074L的引脚1和4）。在3.3V输入信号下，建议将一个80Ω的电阻串联在LED的阳极。
将峰值电容（Cpeak）与输入限流电阻（Rlimit）并联连接，以提升速度性能。

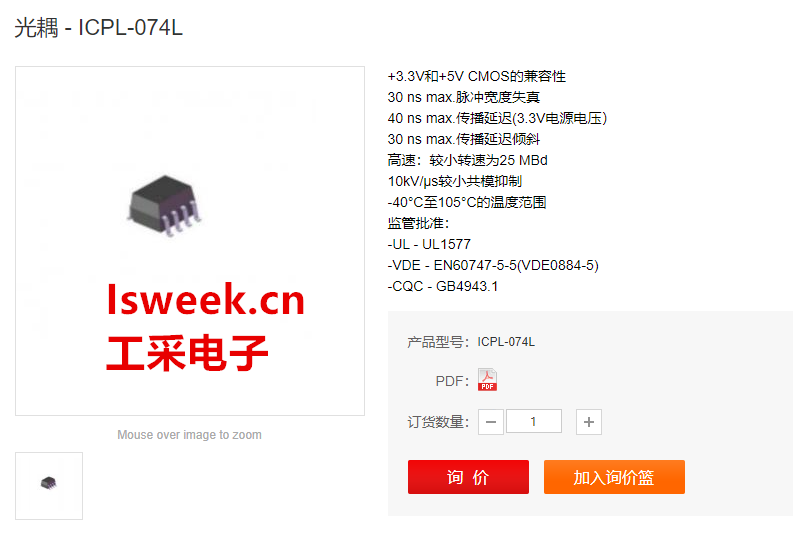

光耦 - ICPL-074L的特性：
+3.3V和+5V CMOS兼容性
较大脉冲宽度失真30 ns
较大传播延迟为40 ns（3.3V供电电压）
较大传播延迟偏斜为30纳秒
高速：25 MBd较低
较小共模抑制比为10 kV/μs
-40°C至105°C温度范围
监管批准：
-UL - UL1577
-VDE - EN60747-5-5(VDE0884-5)
-CQC - GB4943.1
光电耦合器 - ICPL-074L的应用：
数字现场总线隔离
CAN总线、RS485、USB
多路数据传输
计算机外围接口
微处理器系统接口
光电耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。光电耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。目前它已成为种类较多、用途较广的光电器件之一。
光电耦合器主要由三部分组成：光的发射、光的接收及信号放大。光的发射部分主要由发光器件构成，发光器件一般都是发光二极管，发光二极管加上正向电压时，能将电能转化为光能而发光，发光二极管可以用直流、交流、脉冲等电源驱动，但发光二极管在使用时必须加正向电压。光的接收部分主要由光敏器件构成，光敏器件一般都是光敏晶体管，光敏晶体管是利用PN结在施加反向电压时，在光线照射下反向电阻由大变小的原理来工作的。
光耦合器属光电器件中之一环，系一发光及受光元件的组合体，借由光的传输达到导通的要求，为一理想的绝缘体，因此在许多电子电器产品上，皆采用此器件作为【高压隔离】用途。发光器件通常为发光二极体，受光器件通常在低阶产品为光二級管/光三級管/光晶閘管，高阶产品为光耦合積體電路。
安芯微在国产光耦合器领域颇有建树，技术以及产品方面已经很完善，如果想了解更多光耦合器的技术资料，请登录工采网官网进行咨询。
