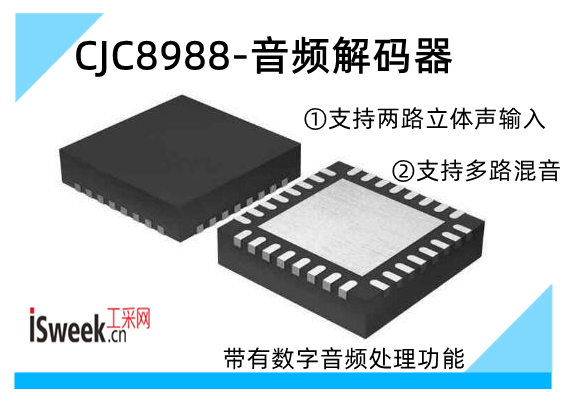

CJC8988是专为便携式数字音频应用设计的低功耗、高品质立体声编解码器（Codec芯片）集成了完整的接口功能，支持2路立体声耳机/线路输出，无需外置耳机放大器，降低系统复杂度；该芯片采用先进的数字信号处理技术，支持图形均衡器、3D音效增强和麦克风/线路输入的自动电平控制，适用于多媒体播放器、移动终端和手持游戏设备等场景。
1、音频性能
●DAC信噪比（SNR）：93dB（A加权）THD -87dB @48kHz/1.8V
●ADC信噪比：91dB（A加权）THD -81dB @48kHz/1.8V
●片上耳机驱动：支持16Ω负载，THD -78dB，SNR 93dB
2、低功耗设计
●立体声播放功耗仅7.8mW（1.8V供电）
●支持多电压域：模拟1.8V-3.3V，数字1.5V-3.3V
3、灵活时钟配置
●支持主/从模式，兼容12MHz/24MHz USB时钟或256fs标准速率（如12.288MHz）
●内置采样率生成器，直接输出8kHz-96kHz的音频采样率，无需外部PLL
4、封装与尺寸
4x4mm COL封装，超薄设计，适合空间受限的便携设备

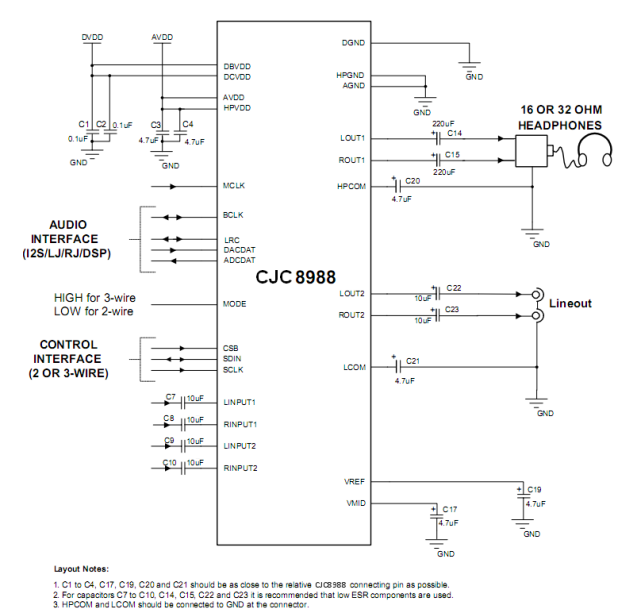

电路图：
二、功能模块详解
1）输入路径
●支持3组立体声模拟输入（LINPUT1/2、RINPUT1/2），可配置为线路或麦克风输入。
●集成可编程增益放大器（PGA），增益范围-17.25dB至+30dB（0.75dB步进）支持零交叉检测以避免爆破音。
2）输出路径
●双通道DAC支持-127dB至0dB数字音量控制（0.5dB步进）。
●提供图形均衡器和动态低音增强功能，支持自适应增益调节防止削波。
3）数字接口
支持I2S、左对齐、DSP模式等多种音频数据格式。
主/从模式可选，BCLK和LRC时钟可灵活配置。
应用场景
●便携多媒体播放器：低功耗和高音质特性满足长时间播放需求。
●智能手机/平板：集成麦克风增益和耳机驱动，简化电路设计。
●手持游戏设备：3D音效增强提升沉浸式体验。
设计建议
降低功耗：通过寄存器关闭未使用的模块（如ADC、DAC或输出缓冲器）。
抗噪声设计：模拟与数字电源需独立布局，并采用RC滤波抑制高频干扰。
启动优化：遵循规格书推荐的上下电序列，避免输出瞬态噪声。
CJC8988以高集成度和卓越性能成为便携音频设计提供高效方案，其灵活的配置和低功耗特性尤其适合对尺寸和能效敏感的应用场景，可联系工采网“在线客服”获取完整PDF规格书以及寄存器配置和时序参数。
