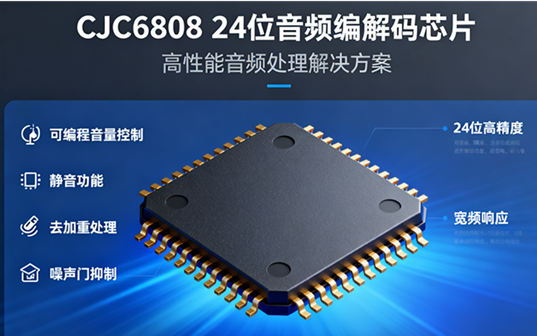

CJC6808是一款低功耗、多通道音频编解码芯片，集成了6通道ADC和2通道DAC，采用24位多位Σ-Δ ADC和DAC架构，具备过采样数字插值和抽取滤波功能，支持16-32位数字音频输入和8kHz至96kHz采样率；提供可编程音量控制、静音、去加重、噪声门等功能，支持ADC高通滤波器和自动电平控制，适用于各类便携式和嵌入式音频设备。
产品描述：
CJC6808采用48引脚QFN封装，内置PLL可生成11.2896MHz时钟，仅需12.288MHz晶振即可工作，无需更换晶振；工作电压范围为3.0V-3.6V，功耗低（播放模式5.8mA，待机模式0.46mA）还内置了SAR ADC，用于在音乐信号输入时唤醒芯片，其ADC和DAC支持主从模式配置，支持多通道级联扩展，适用于多通道音频系统。
主要特性：
1、音频性能
●ADC信噪比（SNR）：95dB（A计权，3.3V供电）
●DAC信噪比（SNR）：98dB（A计权，3.3V供电）
●采样率范围：8kHz – 96kHz
●ADC支持采样率：16kHz、32kHz
●DAC支持采样率：8kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz
2、功能特点
●可编程线路输入音量控制（步进1dB）
●可选的ADC高通滤波器
●可编程自动电平控制（ALC）与噪声门
●支持2线或3线MPU串行控制接口（兼容SPI和I²C）
●多种音频数据接口格式：I2S、左对齐、右对齐
●支持16/20/24/32位数据长度
●主从模式可配置
●支持ADC级联TDM接口
●差分麦克风输入，提供三个麦克风偏置输出
●内置SAR ADC用于音乐信号唤醒检测
●48引脚QFN封装，节省空间

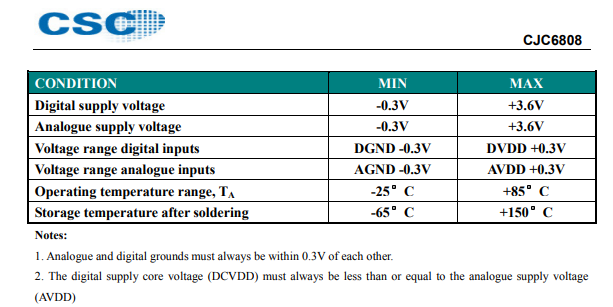

3、电气特性
●工作电压：模拟供电2.7-3.6V，数字核心供电2.4-3.6V
●功耗：播放模式5.8mA，录音模式4mA，待机模式0.46mA
●时钟要求：主时钟脉冲宽度≥18ns，系统时钟周期≥54ns
4、控制寄存器与接口
●线路输入：支持-40dB至+30dB增益调节（1dB步进），带模拟静音功能
●ADC/DAC：可配置数字滤波器、去加重（32/44.1/48kHz）、软静音
●电源管理：9种可编程省电模式，含待机和完全断电模式
●控制接口：支持2线（I²C）或3线（SPI）MPU接口，可通过MODE引脚选择。
●音频数据接口：支持主从模式，数据格式和字长可编程。
●级联功能：支持多片CJC6808或其他编解码芯片级联，扩展通道数。

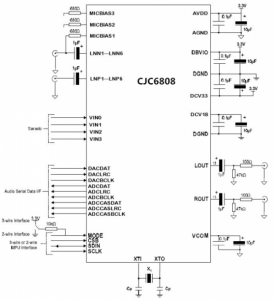

5、典型应用电路
●线路输入推荐配置：5.6kΩ分压电阻+1μF隔直电容
●线路输出推荐配置：10μF输出电容+100Ω去耦电阻
CJC6808兼容多种音频接口标准（如I2S、TDM、左/右对齐）支持多通道音频数据传输，适用于多通道音频系统，支持灵活的电源管理、低功耗模式和抗干扰设计适合高精度音频应用，产品PDF规格书及样品申请等可联系工采网“在线客服”。
