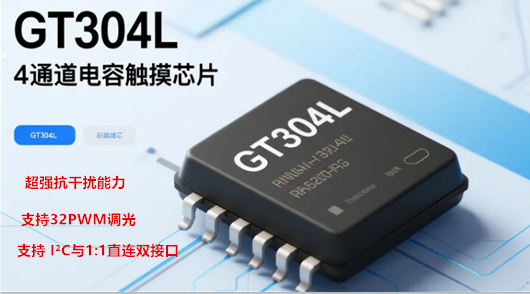

GT304L是韩国GreenChip公司推出的4通道电容触摸传感器芯片，采用14-pin SOP或16-pin QFN 封装，内置先进的GreenTouch3™引擎，具备低功耗、防水、超强抗干扰能力，广泛应用于消费电子、家电、多媒体设备及工业控制等领域，提供稳定可靠的触摸检测与LED PWM调光功能。
GT304L支持4路电容感应输入通道（SIN1-SIN4）配合参考输入通道（RIN）可精准捕捉低至0.1pF的电容变化，确保对触摸动作的灵敏响应，在电磁兼容性（EMC）、电磁干扰（EMI）频发的场景中，该引擎通过内置的模拟补偿电路、数字噪声滤波器及智能灵敏度校准算法，有效抵消电压波动、温度漂移、湿度变化带来的干扰，尤其对触摸应用中常见的CS和EFT噪声表现出极佳的抗干扰性能，确保触控信号的稳定输出。
主要特性
1. 触摸感应与抗干扰能力
4通道电容感应输入，支持单点与多点触控。
内置GreenTouch3™引擎，集成模拟补偿电路、数字噪声滤波器与智能灵敏度校准。
强化抗电磁干扰（EMI/EMC）、电压波动、温湿度漂移及CS/EFT噪声。
2. 灵活的接口选择
支持1:1直接输出模式，每个触摸通道对应一个输出引脚。
提供I²C接口模式，适用于MCU引脚资源有限的应用场景。
具备中断输出功能，降低MCU通信负载。
3. 集成LED驱动与调光
4路LED驱动输出，支持32级PWM调光。
最大驱动电流10mA（典型值），适用于背光或指示灯控制。
4. 低功耗与宽电压工作
待机电流低至145μA@3.3V、160μA@5.0V。
工作电压范围：2.5V–5.0V，兼容多种电源系统。
5. 封装选项
QFN16L（紧凑型无引脚封装）

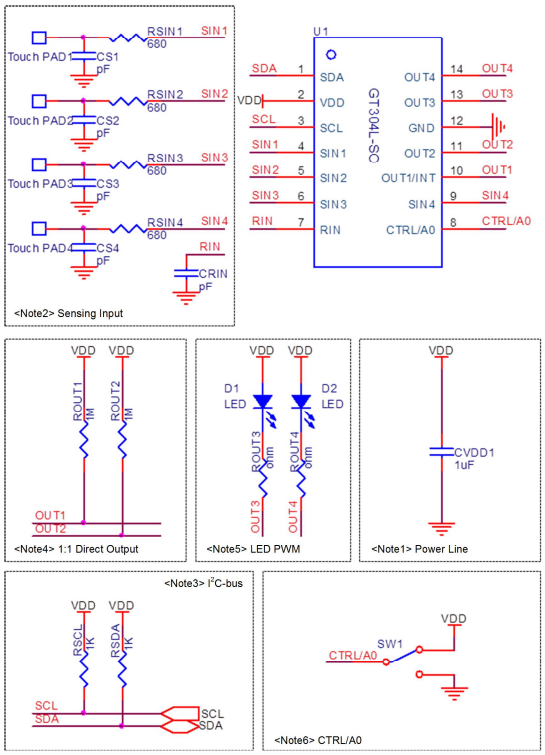

SOP14L（贴片封装）应用示例电路
应用领域
智能家居：门锁、空调、净化器、照明控制
消费电子：手机、遥控器、数码相机、多媒体播放器
办公设备：打印机、复印机、显示器
工业与玩具：游戏设备、控制面板、互动玩具
GT304L作为一款高度集成、抗干扰能力强的电容触摸传感器芯片，不仅具备可靠的触摸检测性能，还集成了LED调光驱动，极大简化了系统设计，如需了解该芯片寄存器配置、封装或应用电路细节、技术支持、样品申请可联系工采网“在线客服”
