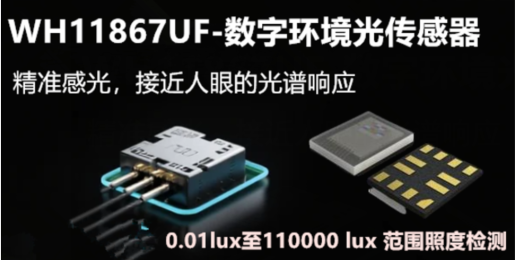

WH11867UF是一款微型贴片式数字环境光传感芯片，内置红外阻隔光学滤镜，光谱响应高度贴合人眼视觉曲线，芯片集成光电二极管、PGA 可编程增益电路、16bit 高精度 ADC 与完整ASIC数字处理单元，搭载硬件中断输出，采用标准 400kHz I2C 通信，支持1.7V~3.6V低压单电源。
内置50/60Hz工频频闪滤波，可消除荧光灯光照度跳变，测量量程覆盖 0.01lux~110000lux 超大区间，封装仅 1.6×1.6×0.7mm，极致小巧，适用于手机、笔记本、显示器、数码相机、安防摄像头等设备自动背光与亮度检测场景。
产品特性
■ 人眼光谱匹配光学滤镜，有效阻隔红外干扰，亮度感知贴合肉眼
■ 16bit高精度ADC输出，五档可调增益（×1/×4/×16/×64/×256）动态范围 40dB
■ 内置 50Hz/60Hz 可编程频闪滤波，室内灯光读数无跳动误差
■ 独立开漏 INT 硬件中断引脚，支持多级防抖计数，减少 MCU 轮询负担
■ I2C 高速 400kHz 通信，从机地址固定 0x38，全寄存器自定义参数
■ 超宽供电 1.7V~3.6V，适配锂电池便携数码产品
■ 三级功耗模式：正常采集 / 等待休眠 / 深度睡眠，最低2μA待机电流
■ 内置片内 LDO、POR 上电复位，上电自动校准
■ 微型 6Pin 1.6×1.6×0.7mm 贴片封装，节省 PCB 空间
■ HBM±2kV 静电防护，工业工作温区 - 40℃ ~ +85℃
关键电气/光学参数
供电电压范围：1.7V ~ 3.6V
ADC 输出精度：16bit（0~65535 计数）
可调增益档位：×1 / ×4 / ×16 / ×64 / ×256
最小可检照度：0.01lux
最大检测照度：110000lux
I2C 最高速率：400kHz 快速模式
I2C 从机地址：0x38
单步积分基础时长：1.171ms
正常工作电流：40μA
等待模式电流：8μA
睡眠模式电流：2μA
HBM 静电等级：±2000V
工作温度：-40℃ ~ +85℃
典型应用场景
消费数码：手机、平板、笔记本、显示器自动背光调节
影像设备：数码相机、运动相机测光，消除拍摄横纹摩尔纹
安防监控：摄像头 IR-CUT 红外滤光片亮度自动切换
智能硬件：平板、阅读器屏幕息屏 / 唤醒控制
智能家居：恒亮度智能灯光自适应调节
针对硬件 Layout、固件开发团队，WH11867UF原厂资料齐全，包含完整规格书、封装图纸、标准应用电路、全部寄存器定义与时序说明，支持前期样品验证、整机调光调试一对一技术对接，样品申请与技术咨询可联系工采网“在线客服”
