率能SS6810R是一款采用PWM电流驱动的双极低功耗电机驱动芯片，它集成两路H桥驱动器，可实现对步进电机的双向控制，其工作电压范围宽达10V至40V，单通道DC输出电流能力达1A，并内置低RDS(ON)电阻的MOSFET，有效降低了导通损耗，可广泛应用于打印机、安防相机、机器人、舞台灯光等设备中。
产品描述：
SS6810R采用PARA-IN并行驱动模式，支持全步、半步及四分之一步等多种细分驱动模式，可根据需要选择快衰减、慢衰减或混合衰减模式，并可自由调节快慢衰减比例，有效优化电机运行的平稳性，减少振动与噪音，从而实现对电机转矩和步进精度的灵活控制。

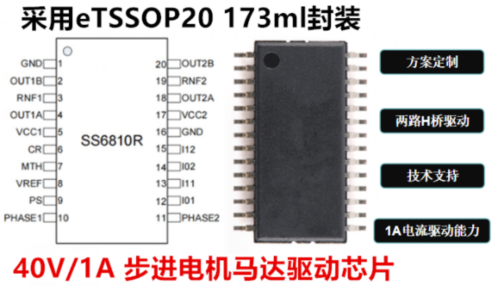

传统电机驱动方案常面临“低噪音 vs 快速响应”的两难：追求平滑会牺牲速度，追求速度又会增加噪声，SS6810R通过“快慢混合衰减模式”打破这一僵局，实现了精准的动态性能调节；此外其封装为eTSSOP20（173mil）具有良好的散热性能，符合Rohs规范，引脚框架100%无铅，适用于环保型电子产品设计。
特性：
■ 电流驱动能力:每通道输出1A，工作电压范围10V–40V
■ 低 RDS(ON)电阻:上管 0.83Ω（典型）下管 0.55Ω（典型）
■ PARA-IN 驱动模式
■ PWM 电流整流/限流
■ 2bits电流控制，提供4个电流台阶
■ 可任意设置快慢衰减比例的电流衰减模式
■ 逻辑输入管脚内置下拉电阻
■ 过温、过流、短路、过压、低压保护功能
典型应用领域：
打印机与办公自动化设备：驱动进纸马达、扫描头等。
安防相机与云台：实现镜头的精确变焦与方向控制。
消费电子与机器人：玩具、小型机械臂、舞台灯光设备的电机驱动。
销售终端（POS）机与游戏机：驱动出纸、币等执行机构。
SS6810R将双H桥驱动、精密的数字电流控制、可编程衰减模式以及多层次硬件保护集成于紧凑的eTSSOP20封装之中，提供了一个高度集成、易于使用且坚固可靠的电机驱动解决方案，能有效简化系统设计，提升终端产品的性能与可靠性，是驱动小型步进电机和直流电机的优选芯片，产品PDF、技术支持、申请样片可联系工采网。
